4

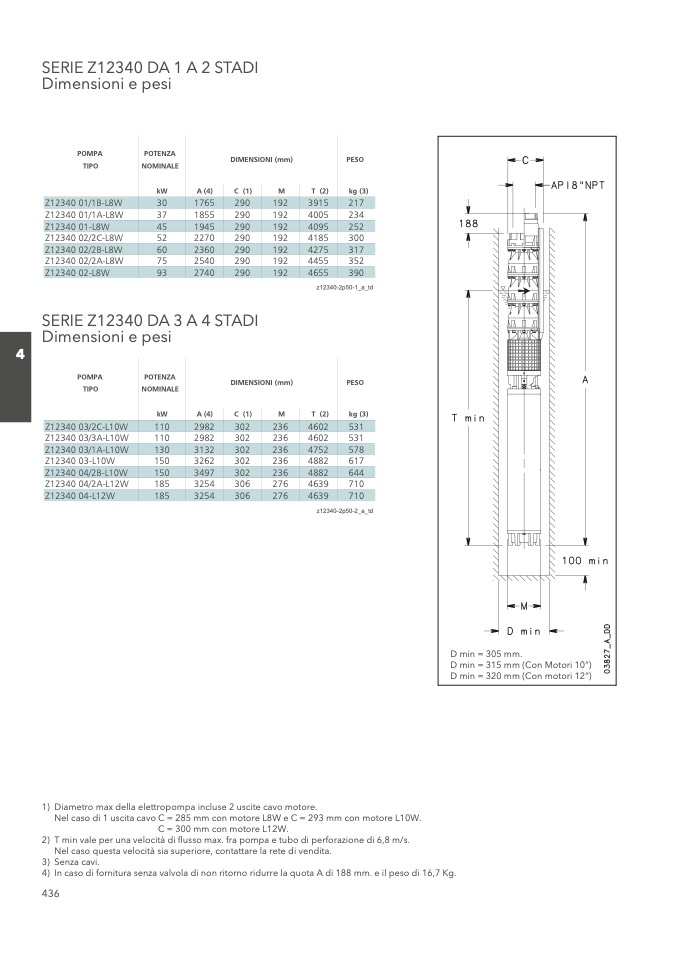

SERIE Z12340 DA 3 A 4 STADI

Dimensioni e pesi

POMPA

TIPO

Z12340 03/2C-L10W

Z12340 03/3A-L10W

Z12340 03/1A-L10W

Z12340 03-L10W

Z12340 04/2B-L10W

Z12340 04/2A-L12W

Z12340 04-L12W

SERIE Z12340 DA 1 A 2 STADI

Dimensioni e pesi

POMPA

TIPO

Z12340 01/1B-L8W

Z12340 01/1A-L8W

Z12340 01-L8W

Z12340 02/2C-L8W

Z12340 02/2B-L8W

Z12340 02/2A-L8W

Z12340 02-L8W

POTENZA

NOMINALE

DIMENSIONI (mm)

kW

A(4)

C(1)

M

T(2)

PESO

kg (3)

217

234

252

300

317

352

390

30

1765

290

37

1855

290

45

1945

290

52

2270

290

60

2360

290

75

2540

290

93

2740

290

192

192

192

192

192

192

192

3915

4005

4095

4185

4275

4455

4655

POTENZA

NOMINALE

kW

A (4)

110

2982

110

2982

130

3132

150

3262

150

3497

185

3254

185

3254

DIMENSIONI (mm)

PESO

kg (3)

1) Diametro max della elettropompa incluse 2 uscite cavo motore.

Nel caso di 1 uscita cavo C = 285 mm con motore L8W e C = 293 mm con motore L10W.

C = 300 mm con motore L12W.

2) T min vale per una velocit

à di flusso max. fra pompa e tubo di perforazione di 6,8 m/s.

C (1)

302

302

302

302

302

306

306

M

236

236

236

236

236

276

276

T (2)

Nel caso questa velocità sia superiore, contattare la rete di vendita.

3) Senza cavi.

4) In caso di fornitura senza valvola di non ritorno ridurre la quota A di 188 mm. e il peso di 16,7 Kg.

436

z12340-2p50-1_a_td

4602

531

4602

531

4752

578

4882

617

4882

644

4639

710

4639

710

z12340-2p50-2_a_td

D min = 305 mm.

D min = 315 mm (Con Motori 10”)

D min = 320 mm (Con motori 12”)
