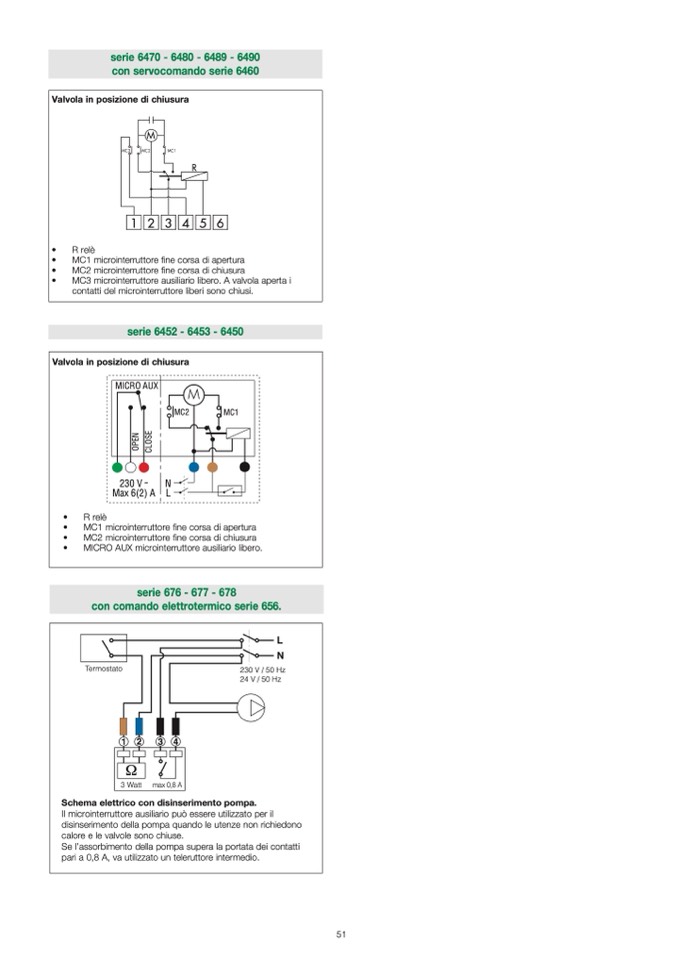

serie 6470 - 6480 - 6489 - 6490
con servocomando serie 6460
Valvola in posizione di chiusura
M
MC3
MC2
MC1
R
123456
•
R relè
•
MC1 microinterruttore fine corsa di apertura
•
MC2 microinterruttore fine corsa di chiusura
•
MC3 microinterruttore ausiliario libero. A valvola aperta i
contatti del microinterruttore liberi sono chiusi.
serie 6452 - 6453 - 6450
Valvola in posizione di chiusura
230 V ̃
N
Max 6(2) A L
•
R rel
è
•
MC1 microinterruttore
fine corsa di apertura
•
MC2 microinterruttore
fine corsa di chiusura
•
MICRO AUX microinterruttore ausiliario libero.
MICRO AUX
O
P
E
N
C
L
O
S
E
M
MC2
MC1
serie 676 - 677 - 678
con comando elettrotermico serie 656.
Termostato
1
2
34
3 Watt max 0,8 A
L
N
230 V / 50 Hz
24 V / 50 Hz
Ω
Schema elettrico con disinserimento pompa.
Il microinterruttore ausiliario pu
ò essere utilizzato per il
disinserimento della pompa quando le utenze non richiedono
calore e le valvole sono chiuse.
Se l’assorbimento della pompa supera la portata dei contatti
pari a 0,8 A, va utilizzato un teleruttore intermedio.
M
O
P
E
N
C
L
O
S
E
O
P
E
N
C
L
O
S
E
N
230 V ̃
L
M
a
x
6
(
2
)
A
51
