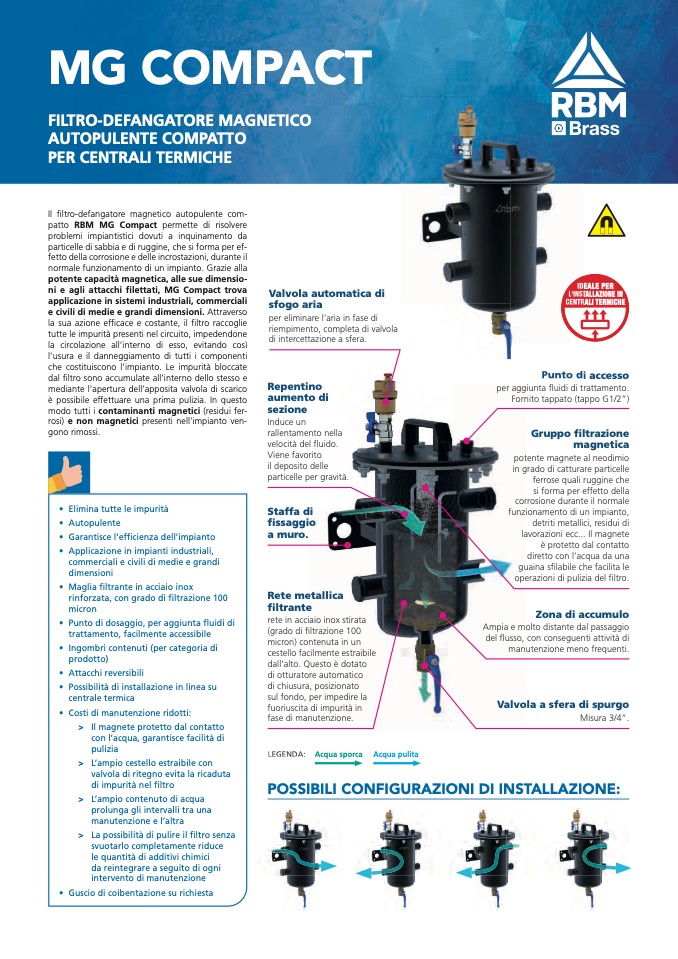

MG COMPACT
FILTRO-DEFANGATORE MAGNETICO
AUTOPULENTE COMPATTO
PER CENTRALI TERMICHE
Il filtro-defangatore magnetico autopulente com-
patto RBM MG Compact permette di risolvere
problemi impiantistici dovuti a inquinamento da
particelle di sabbia e di ruggine, che si forma per ef-
fetto della corrosione e delle incrostazioni, durante il
normale funzionamento di un impianto. Grazie alla
potente capacità magnetica, alle sue dimensio-
ni e agli attacchi filettati, MG Compact trova
applicazione in sistemi industriali, commerciali
e civili di medie e grandi dimensioni. Attraverso
la sua azione efficace e costante, il filtro raccoglie
tutte le impurità presenti nel circuito, impedendone
la circolazione all’interno di esso, evitando così
l’usura e il danneggiamento di tutti i componenti
che costituiscono l’impianto. Le impurità bloccate
dal filtro sono accumulate all’interno dello stesso e
mediante l’apertura dell’apposita valvola di scarico
è possibile effettuare una prima pulizia. In questo
modo tutti i contaminanti magnetici (residui fer-
rosi) e non magnetici presenti nell’impianto ven-
gono rimossi.
• Elimina tutte le impurità
• Autopulente
• Garantisce l’effificienza dell’impianto
• Applicazione in impianti industriali,
commerciali e civili di medie e grandi
dimensioni
• Maglia fifiltrante in acciaio inox
rinforzata, con grado di fifiltrazione 100
micron
• Punto di dosaggio, per aggiunta flfluidi di
trattamento, facilmente accessibile
• Ingombri contenuti (per categoria di
prodotto)
• Attacchi reversibili
• Possibilità di installazione in linea su
centrale termica
• Costi di manutenzione ridotti:
> Il magnete protetto dal contatto
con l’acqua, garantisce facilità di
pulizia
> L’ampio cestello estraibile con
valvola di ritegno evita la ricaduta
di impurità nel fifiltro
> L’ampio contenuto di acqua
prolunga gli intervalli tra una
manutenzione e l’altra
> La possibilità di pulire il fifiltro senza
svuotarlo completamente riduce
le quantità di additivi chimici
da reintegrare a seguito di ogni
intervento di manutenzione
Valvola automatica di
sfogo aria
per eliminare l’aria in fase di
riempimento, completa di valvola
di intercettazione a sfera.
Repentino
aumento di
sezione
Induce un
rallentamento nella
velocità del fluido.
Viene favorito
il deposito delle
particelle per gravità.
Staffa di
fifissaggio
a muro.
Rete metallica
fifiltrante
rete in acciaio inox stirata
(grado di filtrazione 100
micron) contenuta in un
cestello facilmente estraibile
dall’alto. Questo è dotato
di otturatore automatico
di chiusura, posizionato
sul fondo, per impedire la
fuoriuscita di impurità in
fase di manutenzione.
i accesso
per aggiunta
fluidi di trattamento.
Fornito tappato (tappo G1/2”)
Gruppo fifiltrazione
magnetica
potente magnete al neodimio
in grado di catturare particelle
ferrose quali ruggine che
si forma per effetto della
corrosione durante il normale
funzionamento di un impianto,
detriti metallici, residui di
lavorazioni ecc... Il magnete
è protetto dal contatto
diretto con l’acqua da una
guaina sfilabile che facilita le
operazioni di pulizia del filtro.
Zona di accumulo
Ampia e molto distante dal passaggio
del flusso, con conseguenti attività di
manutenzione meno frequenti.
Valvola a sfera di spurgo
Misura 3/4”.
P
P
i
unt
t
to d
di
LEGENDA:
Acqua sporca
Acqua pulita
POSSIBILI CONFIGURAZIONI DI INSTALLAZIONE:
• Guscio di coibentazione su richiesta
