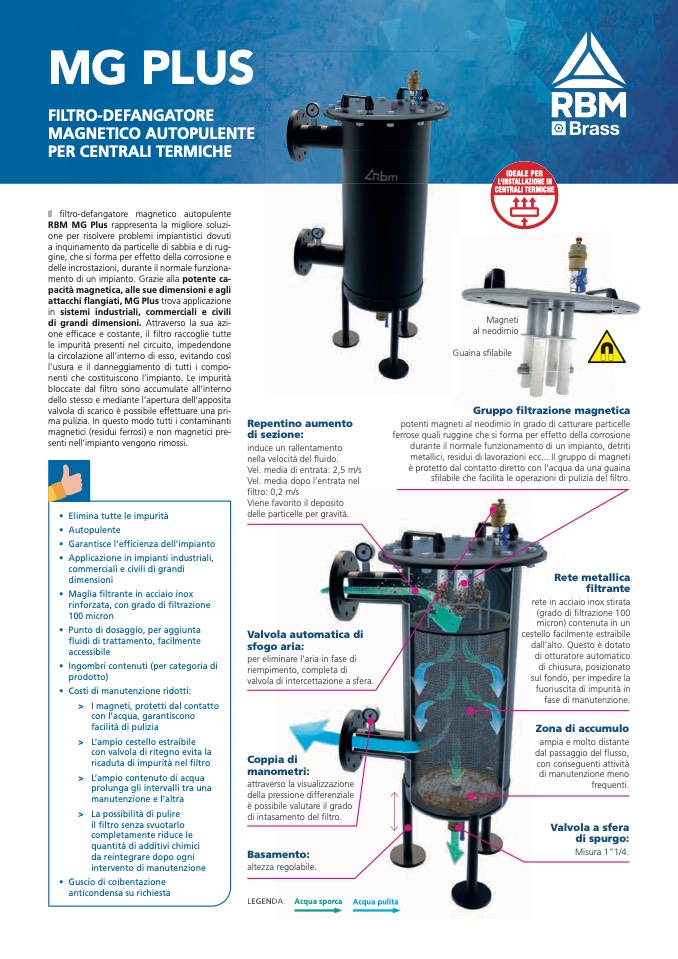

MG PLUS
FILTRO-DEFANGATORE
MAGNETICO AUTOPULENTE
PER CENTRALI TERMICHE
IDEALE PER
L‘INSTALLAZIONE IN
CENTRALI TERMICHE
Il filtro-defangatore magnetico autopulente
RBM MG Plus rappresenta la migliore soluzi-
one per risolvere problemi impiantistici dovuti
a inquinamento da particelle di sabbia e di rug-
gine, che si forma per effetto della corrosione e
delle incrostazioni, durante il normale funziona-
mento di un impianto. Grazie alla potente ca-
pacità magnetica, alle sue dimensioni e agli
attacchi flangiati, MG Plus trova applicazione
in sistemi industriali, commerciali e civili
di grandi dimensioni. Attraverso la sua azi-
one efficace e costante, il filtro raccoglie tutte
le impurità presenti nel circuito, impedendone
la circolazione all’interno di esso, evitando così
l’usura e il danneggiamento di tutti i compo-
nenti che costituiscono l’impianto. Le impurit
à
bloccate dal filtro sono accumulate all’interno
dello stesso e mediante l’apertura dell’apposita
valvola di scarico è possibile effettuare una pri-
ma pulizia. In questo modo tutti i contaminanti
magnetici (residui ferrosi) e non magnetici pre-
senti nell’impianto vengono rimossi.
• Elimina tutte le impurità
• Autopulente
• Garantisce l’effificienza dell’impianto
• Applicazione in impianti industriali,
commerciali e civili di grandi
dimensioni
• Maglia fifiltrante in acciaio inox
rinforzata, con grado di fifiltrazione
100 micron
• Punto di dosaggio, per aggiunta
flfluidi di trattamento, facilmente
accessibile
• Ingombri contenuti (per categoria di
prodotto)
• Costi di manutenzione ridotti:
> I magneti, protetti dal contatto
con l’acqua, garantiscono
facilità di pulizia
> L’ampio cestello estraibile
con valvola di ritegno evita la
ricaduta di impurità nel fifiltro
> L’ampio contenuto di acqua
prolunga gli intervalli tra una
manutenzione e l’altra
> La possibilità di pulire
il fifiltro senza svuotarlo
completamente riduce le
quantità di additivi chimici
da reintegrare dopo ogni
intervento di manutenzione
• Guscio di coibentazione
anticondensa su richiesta
Repentino aumento
di sezione:
induce un rallentamento
nella velocità del fluido.
Vel. media di entrata: 2,5 m/s
Vel. media dopo l’entrata nel
filtro: 0,2 m/s
Viene favorito il deposito
delle particelle per gravità.
Valvola automatica di
sfogo aria:
per eliminare l’aria in fase di
riempimento, completa di
valvola di intercettazione a sfera.
Coppia di
manometri:
attraverso la visualizzazione
della pressione differenziale
è possibile valutare il grado
di intasamento del filtro.
Basamento:
altezza regolabile.
Magneti
al neodimio
Guaina sfilabile
Gruppo
fifiltrazione magnetica
potenti magneti al neodimio in grado di catturare particelle
ferrose quali ruggine che si forma per effetto della corrosione
durante il normale funzionamento di un impianto, detriti
metallici, residui di lavorazioni ecc... Il gruppo di magneti
è protetto dal contatto diretto con l’acqua da una guaina
s
filabile che facilita le operazioni di pulizia del filtro.
Rete metallica
fifiltrante
rete in acciaio inox stirata
(grado di
filtrazione 100
micron) contenuta in un
cestello facilmente estraibile
dall’alto. Questo
è dotato
di otturatore automatico
di chiusura, posizionato
sul fondo, per impedire la
fuoriuscita di impurit
à in
fase di manutenzione.
Zona di accumulo
ampia e molto distante
dal passaggio del flusso,
con conseguenti attivit
à
di manutenzione meno
frequenti.
Valvola a sfera
di spurgo:
Misura 1”1/4.
LEGEND
: Acqua sporca
D
D A
A
A
A:
:
Acqua pulita
