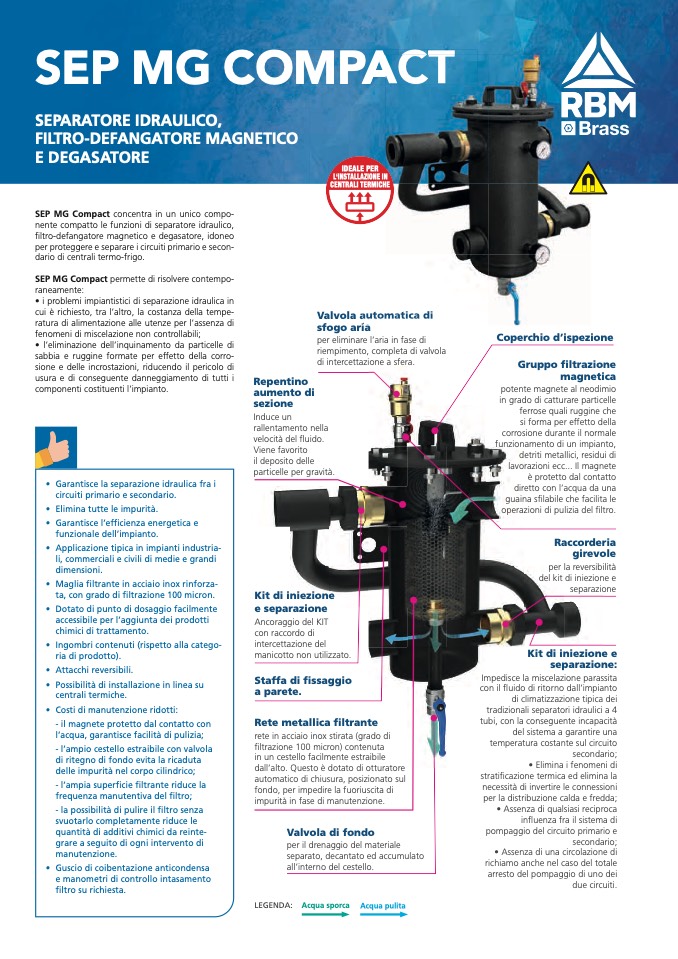

SEP MG COMPACT
SEPARATORE IDRAULICO,
FILTRO-DEFANGATORE MAGNETICO
E DEGASATORE
IDEALE PER
L‘INSTALLAZIONE IN
CENTRALI TERMICHE
SEP MG Compact concentra in un unico compo-
nente compatto le funzioni di separatore idraulico,
filtro-defangatore magnetico e degasatore, idoneo
per proteggere e separare i circuiti primario e secon-
dario di centrali termo-frigo.
SEP MG Compact permette di risolvere contempo-
raneamente:
• i problemi impiantistici di separazione idraulica in
cui è richiesto, tra l’altro, la costanza della tempe-
ratura di alimentazione alle utenze per l’assenza di
fenomeni di miscelazione non controllabili;
• l’eliminazione dell’inquinamento da particelle di
sabbia e ruggine formate per effetto della corro-
sione e delle incrostazioni, riducendo il pericolo di
usura e di conseguente danneggiamento di tutti i
componenti costituenti l’impianto.
• Garantisce la separazione idraulica fra i
circuiti primario e secondario.
• Elimina tutte le impurità.
• Garantisce l’efficienza energetica e
funzionale dell’impianto.
• Applicazione tipica in impianti industria-
li, commerciali e civili di medie e grandi
dimensioni.
• Maglia filtrante in acciaio inox rinforza-
ta, con grado di filtrazione 100 micron.
• Dotato di punto di dosaggio facilmente
accessibile per l’aggiunta dei prodotti
chimici di trattamento.
• Ingombri contenuti (rispetto alla catego-
ria di prodotto).
• Attacchi reversibili.
• Possibilità di installazione in linea su
centrali termiche.
• Costi di manutenzione ridotti:
- il magnete protetto dal contatto con
l’acqua, garantisce facilità di pulizia;
- l’ampio cestello estraibile con valvola
di ritegno di fondo evita la ricaduta
delle impurità nel corpo cilindrico;
- l’ampia superficie filtrante riduce la
frequenza manutentiva del filtro;
- la possibilità di pulire il filtro senza
svuotarlo completamente riduce le
quantità di additivi chimici da reinte-
grare a seguito di ogni intervento di
manutenzione.
• Guscio di coibentazione anticondensa
e manometri di controllo intasamento
filtro su richiesta.
Valvola automatica di
sfogo aria
per eliminare l’aria in fase di
riempimento, completa di valvola
di intercettazione a sfera.
Coperchio d’ispezione
Gruppo
filtrazione
Repentino
magnetica
aumento di
sezione
Induce un
rallentamento nella
velocità del fluido.
Viene favorito
il deposito delle
particelle per gravità.
Kit di iniezione
e separazione
Ancoraggio del KIT
con raccordo di
intercettazione del
manicotto non utilizzato.
Staffa di fissaggio
a parete.
Rete metallica filtrante
rete in acciaio inox stirata (grado di
filtrazione 100 micron) contenuta
in un cestello facilmente estraibile
dall’alto. Questo è dotato di otturatore
automatico di chiusura, posizionato sul
fondo, per impedire la fuoriuscita di
impurità in fase di manutenzione.
Valvola di fondo
per il drenaggio del materiale
separato, decantato ed accumulato
all’interno del cestello.
potente magnete al neodimio
in grado di catturare particelle
ferrose quali ruggine che
si forma per effetto della
corrosione durante il normale
funzionamento di un impianto,
detriti metallici, residui di
lavorazioni ecc... Il magnete
è protetto dal contatto
diretto con l’acqua da una
guaina s
filabile che facilita le
operazioni di pulizia del
filtro.
Raccorderia
girevole
per la reversibilità
del kit di iniezione e
separazione
Kit di iniezione e
separazione:
Impedisce la miscelazione parassita
con il fluido di ritorno dall’impianto
di climatizzazione tipica dei
tradizionali separatori idraulici a 4
tubi, con la conseguente incapacità
del sistema a garantire una
temperatura costante sul circuito
secondario;
• Elimina i fenomeni di
stratificazione termica ed elimina la
necessit
à di invertire le connessioni
per la distribuzione calda e fredda;
• Assenza di qualsiasi reciproca
influenza fra il sistema di
pompaggio del circuito primario e
secondario;
• Assenza di una circolazione di
richiamo anche nel caso del totale
arresto del pompaggio di uno dei
due circuiti.
LEGENDA:
Acqua sporca
Acqua pulita
