011

590

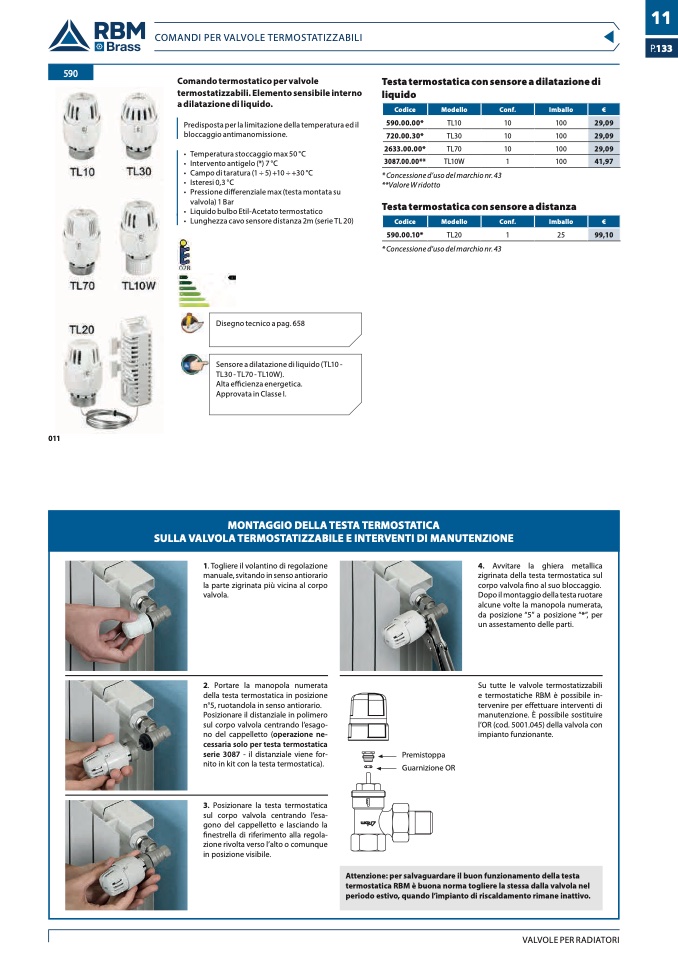

Comando termostatico per valvole

termostatizzabili. Elemento sensibile interno

a dilatazione di liquido.

Predisposta per la limitazione della temperatura ed il

bloccaggio antimanomissione.

• Temperatura stoccaggio max 50 °C

• Intervento antigelo (*) 7 °C

• Campo di taratura (1 ÷ 5) +10 ÷ +30 °C

• Isteresi 0,3 °C

• Pressione differenziale max (testa montata su

valvola) 1 Bar

• LiquidobulboEtil-Acetatotermostatico

• Lunghezza cavo sensore distanza 2m (serie TL 20)

Disegno tecnico a pag. 658

Sensore a dilatazione di liquido (TL10 -

TL30 - TL70 - TL10W).

Alta efficienza energetica.

Approvata in Classe I.

Testa termostatica con sensore a dilatazione di

liquido

COMANDI PER VALVOLE TERMOSTATIZZABILI

11

P.133

MONTAGGIO DELLA TESTA TERMOSTATICA

SULLA VALVOLA TERMOSTATIZZABILE E INTERVENTI DI MANUTENZIONE

1. Togliere il volantino di regolazione

manuale, svitando in senso antiorario

la parte zigrinata più vicina al corpo

valvola.

2. Portare la manopola numerata

della testa termostatica in posizione

n°5, ruotandola in senso antiorario.

Posizionare il distanziale in polimero

sul corpo valvola centrando l’esago-

no del cappelletto (operazione ne-

cessaria solo per testa termostatica

serie 3087 - il distanziale viene for-

nito in kit con la testa termostatica).

3. Posizionare la testa termostatica

sul corpo valvola centrando l’esa-

gono del cappelletto e lasciando la

fifinestrella di riferimento alla regola-

zione rivolta verso l’alto o comunque

in posizione visibile.

4. Avvitare la ghiera metallica

zigrinata della testa termostatica sul

corpo valvola fifino al suo bloccaggio.

Dopo il montaggio della testa ruotare

alcune volte la manopola numerata,

da posizione “5” a posizione “*”, per

un assestamento delle parti.

Su tutte le valvole termostatizzabili

e termostatiche RBM è possibile in-

tervenire per effffettuare interventi di

manutenzione. È possibile sostituire

l’OR (cod. 5001.045) della valvola con

impianto funzionante.

Codice

Modello

590.00.00*

TL10

720.00.30*

TL30

2633.00.00*

TL70

3087.00.00**

TL10W

* Concessione d’uso del marchio nr. 43

**Valore W ridotto

Testa termostatica con sensore a distanza

590.00.10*

TL20

* Concessione d'uso del marchio nr. 43

1

25

99,10

Premistoppa

Guarnizione OR

Attenzione: per salvaguardare il buon funzionamento della testa

termostatica RBM è buona norma togliere la stessa dalla valvola nel

periodo estivo, quando l’impianto di riscaldamento rimane inattivo.

Conf.

Imballo

10

100

10

100

10

100

1

100

€

29,09

29,09

29,09

41,97

Codice

Modello

Conf.

Imballo

€

VALVOLE PER RADIATORI
