Gruppo
termostatizzabile
Dispositivo di
intercettazione
Regolazione
By-pass
B-ENTRATA
AL RADIATORE
• Regolazione By-pass: svolge la funzione di trasformare la confifigurazione
della valvola da impianti monotubo a bitubo e di regolazione By-pass.
La corsa della regolazione è limitata nella sua sede da cui non può uscire.
• Dispositivo di intercettazione: svolge la funzione di escludere il radiatore
dal sistema di riscaldamento. La corsa della regolazione è limitata
nella sua sede da cui non può uscire.
• Gruppo termostatizzabile: svolge la funzione d’apertura e di chiusura
della valvola. Tali operazioni possono essere svolte:
- agendo direttamente sul volantino della valvola, facendolo ruotare
in senso orario;
- con l’ausilio di un servocomando elettrotermico azionabile
da un dispositivo di controllo ambiente come un termostato
o un cronotermostato;
VALVOLE PER IMPIANTI MONOTUBO E BITUBO
11
P.145
A-ENTRATA Q-USCITA

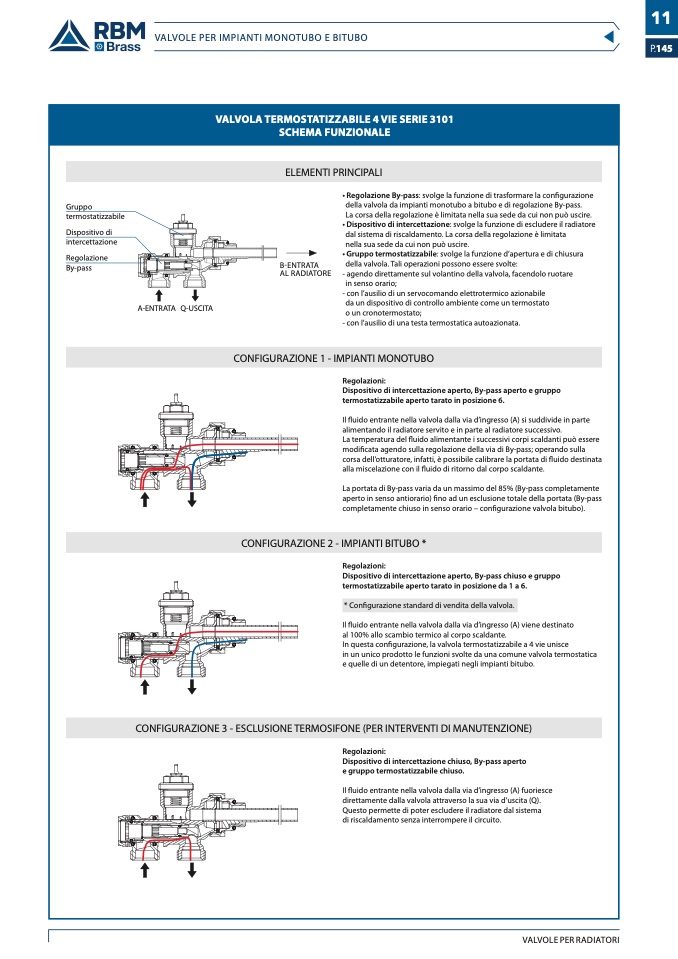

VALVOLA TERMOSTATIZZABILE 4 VIE SERIE 3101
SCHEMA FUNZIONALE
ELEMENTI PRINCIPALI
- con l’ausilio di una testa termostatica autoazionata.
CONFIGURAZIONE 1 - IMPIANTI MONOTUBO
Regolazioni:
Dispositivo di intercettazione aperto, By-pass aperto e gruppo
termostatizzabile aperto tarato in posizione 6.
Il flfluido entrante nella valvola dalla via d’ingresso (A) si suddivide in parte
alimentando il radiatore servito e in parte al radiatore successivo.
La temperatura del flfluido alimentante i successivi corpi scaldanti può essere
modifificata agendo sulla regolazione della via di By-pass; operando sulla
corsa dell’otturatore, infatti, è possibile calibrare la portata di flfluido destinata
alla miscelazione con il flfluido di ritorno dal corpo scaldante.
La portata di By-pass varia da un massimo del 85% (By-pass completamente
aperto in senso antiorario) fifino ad un esclusione totale della portata (By-pass
completamente chiuso in senso orario – confifigurazione valvola bitubo).
CONFIGURAZIONE 2 - IMPIANTI BITUBO *
Regolazioni:
Dispositivo di intercettazione aperto, By-pass chiuso e gruppo
termostatizzabile aperto tarato in posizione da 1 a 6.
* Confifigurazione standard di vendita della valvola.
Il flfluido entrante nella valvola dalla via d’ingresso (A) viene destinato
al 100% allo scambio termico al corpo scaldante.
In questa confifigurazione, la valvola termostatizzabile a 4 vie unisce
in un unico prodotto le funzioni svolte da una comune valvola termostatica
e quelle di un detentore, impiegati negli impianti bitubo.
CONFIGURAZIONE 3 - ESCLUSIONE TERMOSIFONE (PER INTERVENTI DI MANUTENZIONE)
Regolazioni:
Dispositivo di intercettazione chiuso, By-pass aperto
e gruppo termostatizzabile chiuso.
Il flfluido entrante nella valvola dalla via d’ingresso (A) fuoriesce
direttamente dalla valvola attraverso la sua via d’uscita (Q).
Questo permette di poter escludere il radiatore dal sistema
di riscaldamento senza interrompere il circuito.
VALVOLE PER RADIATORI
