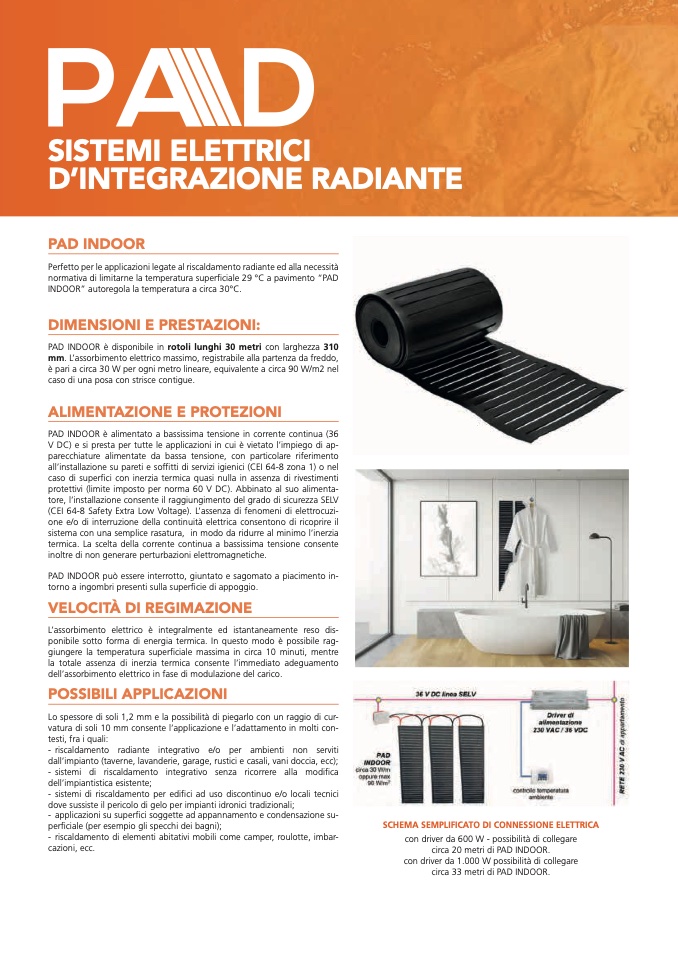

SISTEMI ELETTRICI

D’INTEGRAZIONE RADIANTE

PAD INDOOR

Perfetto per le applicazioni legate al riscaldamento radiante ed alla necessit

à

normativa di limitarne la temperatura superficiale 29 °C a pavimento “PAD

INDOOR” autoregola la temperatura a circa 30°C.

DIMENSIONI E PRESTAZIONI:

PAD INDOOR è disponibile in rotoli lunghi 30 metri con larghezza 310

mm. L’assorbimento elettrico massimo, registrabile alla partenza da freddo,

è pari a circa 30 W per ogni metro lineare, equivalente a circa 90 W/m2 nel

caso di una posa con strisce contigue.

ALIMENTAZIONE E PROTEZIONI

PAD INDOOR è alimentato a bassissima tensione in corrente continua (36

V DC) e si presta per tutte le applicazioni in cui è vietato l’impiego di ap-

parecchiature alimentate da bassa tensione, con particolare riferimento

all’installazione su pareti e soffitti di servizi igienici (CEI 64-8 zona 1) o nel

caso di superfici con inerzia termica quasi nulla in assenza di rivestimenti

protettivi (limite imposto per norma 60 V DC). Abbinato al suo alimenta-

tore, l’installazione consente il raggiungimento del grado di sicurezza SELV

(CEI 64-8 Safety Extra Low Voltage). L’assenza di fenomeni di elettrocuzi-

one e/o di interruzione della continuità elettrica consentono di ricoprire il

sistema con una semplice rasatura, in modo da ridurre al minimo l’inerzia

termica. La scelta della corrente continua a bassissima tensione consente

inoltre di non generare perturbazioni elettromagnetiche.

PAD INDOOR può essere interrotto, giuntato e sagomato a piacimento in-

torno a ingombri presenti sulla superficie di appoggio.

VELOCITÀ DI REGIMAZIONE

L’assorbimento elettrico è integralmente ed istantaneamente reso dis-

ponibile sotto forma di energia termica. In questo modo è possibile rag-

giungere la temperatura superficiale massima in circa 10 minuti, mentre

la totale assenza di inerzia termica consente l’immediato adeguamento

dell’assorbimento elettrico in fase di modulazione del carico.

POSSIBILI APPLICAZIONI

Lo spessore di soli 1,2 mm e la possibilità di piegarlo con un raggio di cur-

vatura di soli 10 mm consente l’applicazione e l’adattamento in molti con-

testi, fra i quali:

- riscaldamento radiante integrativo e/o per ambienti non serviti

dall’impianto (taverne, lavanderie, garage, rustici e casali, vani doccia, ecc);

- sistemi di riscaldamento integrativo senza ricorrere alla modifica

dell’impiantistica esistente;

- sistemi di riscaldamento per edifici ad uso discontinuo e/o locali tecnici

dove sussiste il pericolo di gelo per impianti idronici tradizionali;

- applicazioni su superfici soggette ad appannamento e condensazione su-

perficiale (per esempio gli specchi dei bagni);

- riscaldamento di elementi abitativi mobili come camper, roulotte, imbar-

cazioni, ecc.

SCHEMA SEMPLIFICATO DI CONNESSIONE ELETTRICA

con driver da 600 W - possibilit

à di collegare

circa 20 metri di PAD INDOOR.

con driver da 1.000 W possibilità di collegare

circa 33 metri di PAD INDOOR.
