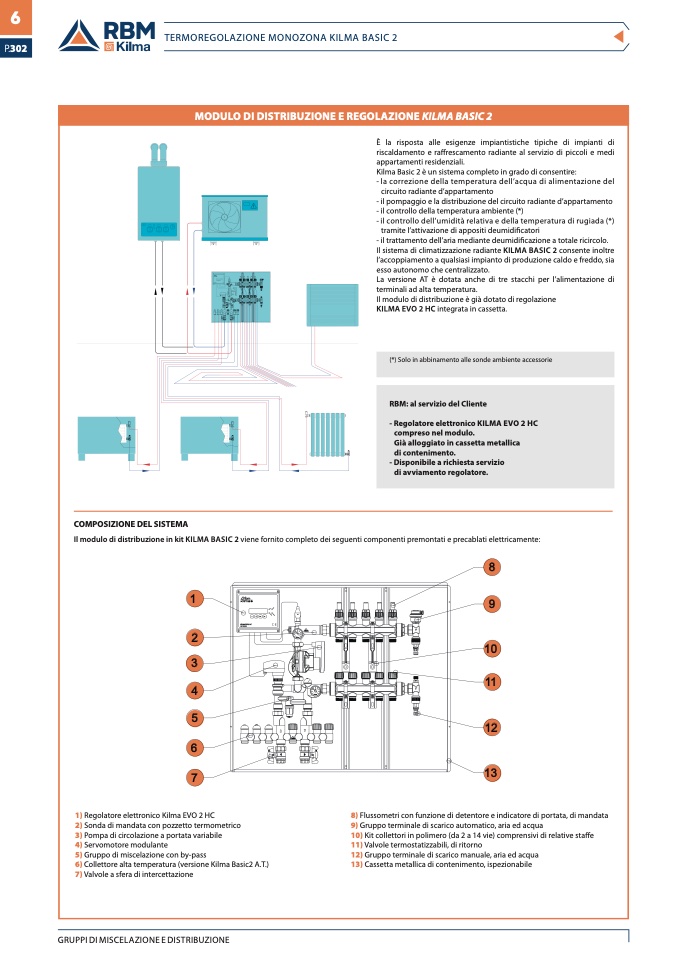

TERMOREGOLAZIONE MONOZONA KILMA BASIC 2
MODULO DI DISTRIBUZIONE E REGOLAZIONE KILMA BASIC 2
K
36
IL
1
M
20
A
00
E
2
VO2 HC
ESC
OK
È la risposta alle esigenze impiantistiche tipiche di impianti di
riscaldamento e raffffrescamento radiante al servizio di piccoli e medi
appartamenti residenziali.
Kilma Basic 2 è un sistema completo in grado di consentire:
- la correzione della temperatura dell’acqua di alimentazione del
circuito radiante d’appartamento
- il pompaggio e la distribuzione del circuito radiante d’appartamento
- il controllo della temperatura ambiente (*)
- il controllo dell’umidità relativa e della temperatura di rugiada (*)
tramite l’attivazione di appositi deumidifificatori
- il trattamento dell’aria mediante deumidifificazione a totale ricircolo.
Il sistema di climatizzazione radiante KILMA BASIC 2 consente inoltre
l’accoppiamento a qualsiasi impianto di produzione caldo e freddo, sia
esso autonomo che centralizzato.
La versione AT è dotata anche di tre stacchi per l’alimentazione di
terminali ad alta temperatura.
Il modulo di distribuzione è già dotato di regolazione
KILMA EVO 2 HC integrata in cassetta.
(*) Solo in abbinamento alle sonde ambiente accessorie
RBM: al servizio del Cliente
- Regolatore elettronico KILMA EVO 2 HC
compreso nel modulo.
Già alloggiato in cassetta metallica
di contenimento.
- Disponibile a richiesta servizio
di avviamento regolatore.
1
2
0
0
0
30
40
5
8
0
0
6
7
0
0
OK
COMM
OK
COMM
A
L
L
A
R
M
B
E
U
S
E
R
R
O
R
B
U
S
E
R
R
O
R
A
L
L
A
R
M
E
COMPOSIZIONE DEL SISTEMA
1) Regolatore elettronico Kilma EVO 2 HC
2) Sonda di mandata con pozzetto termometrico
3) Pompa di circolazione a portata variabile
4) Servomotore modulante
5) Gruppo di miscelazione con by-pass
6) Collettore alta temperatura (versione Kilma Basic2 A.T.)
7) Valvole a sfera di intercettazione
GRUPPI DI MISCELAZIONE E DISTRIBUZIONE
1
2
0
0
0
30
40
5
8
0
0
6
7
0
0
Il modulo di distribuzione in kit KILMA BASIC 2 viene fornito completo dei seguenti componenti premontati e precablati elettricamente:
8
1
2
3
4
5
6
7
ESC
OK
9
10
11
12
13
8) Flussometri con funzione di detentore e indicatore di portata, di mandata
9) Gruppo terminale di scarico automatico, aria ed acqua
10) Kit collettori in polimero (da 2 a 14 vie) comprensivi di relative staffffe
11) Valvole termostatizzabili, di ritorno
12) Gruppo terminale di scarico manuale, aria ed acqua
13) Cassetta metallica di contenimento, ispezionabile
KILMA EVO2 HC
36120002
20
30
10
0
40
50
60
70
80
20
30
10
0
40
50
60
70
80
