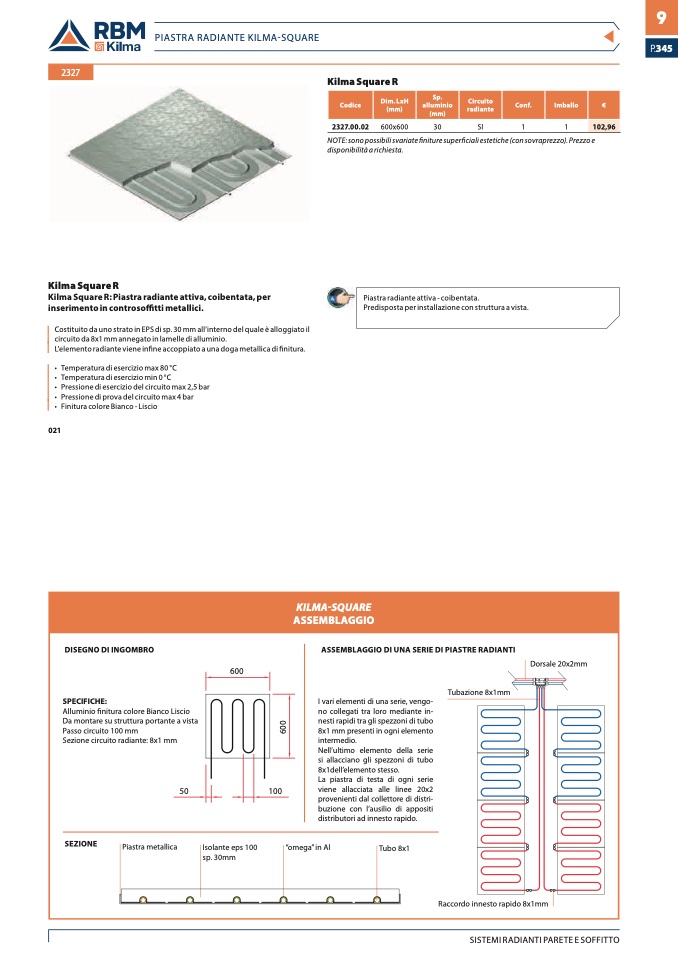

PIASTRA RADIANTE KILMA-SQUARE

9

P.345

Kilma Square R

Kilma Square R: Piastra radiante attiva, coibentata, per

inserimento in controsoffitti metallici.

Costituito da uno strato in EPS di sp. 30 mm all’interno del quale è alloggiato il

circuito da 8x1 mm annegato in lamelle di alluminio.

L’elemento radiante viene infine accoppiato a una doga metallica di

finitura.

• Temperatura di esercizio max 80 °C

• Temperatura di esercizio min 0 °C

• Pressione di esercizio del circuito max 2,5 bar

• Pressione di prova del circuito max 4 bar

• Finitura colore Bianco - Liscio

Piastra radiante attiva - coibentata.

Predisposta per installazione con struttura a vista.

021

DISEGNO DI INGOMBRO

SPECIFICHE:

Alluminio fifinitura colore Bianco Liscio

Da montare su struttura portante a vista

Passo circuito 100 mm

Sezione circuito radiante: 8x1 mm

KILMA-SQUARE

ASSEMBLAGGIO

ASSEMBLAGGIO DI UNA SERIE DI PIASTRE RADIANTI

SEZIONE

Piastra metallica

Isolante eps 100

sp. 30mm

“omega” in Al

Tubo 8x1

50

100

600

Dorsale 20x2mm

2327.00.02 600x600

30

NOTE: sono possibili svariate

finiture superficiali estetiche (con sovraprezzo). Prezzo e

disponibilità a richiesta.

I vari elementi di una serie, vengo-

no collegati tra loro mediante in-

nesti rapidi tra gli spezzoni di tubo

8x1 mm presenti in ogni elemento

intermedio.

Nell’ultimo elemento della serie

si allacciano gli spezzoni di tubo

8x1dell’elemento stesso.

La piastra di testa di ogni serie

viene allacciata alle linee 20x2

provenienti dal collettore di distri-

buzione con l’ausilio di appositi

distributori ad innesto rapido.

Tubazione 8x1mm

Circuito

radiante

Conf.

Imballo

€

SI

1

1

102,96

6

0

0

Raccordo innesto rapido 8x1mm

SISTEMI RADIANTI PARETE E SOFFITTO
