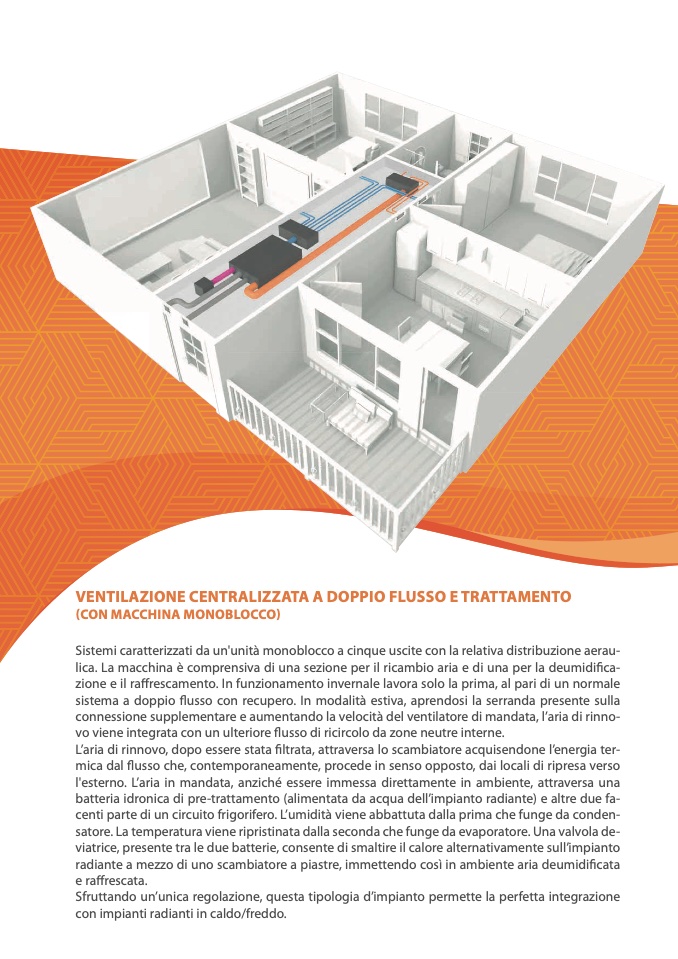

VENTILAZIONE CENTRALIZZATA A DOPPIO FLUSSO E TRATTAMENTO

(CON MACCHINA MONOBLOCCO)

Sistemi caratterizzati da un'unità monoblocco a cinque uscite con la relativa distribuzione aerau-

lica. La macchina è comprensiva di una sezione per il ricambio aria e di una per la deumidififica-

zione e il raffffrescamento. In funzionamento invernale lavora solo la prima, al pari di un normale

sistema a doppio flflusso con recupero. In modalità estiva, aprendosi la serranda presente sulla

connessione supplementare e aumentando la velocità del ventilatore di mandata, l’aria di rinno-

vo viene integrata con un ulteriore

flflusso di ricircolo da zone neutre interne.

L’aria di rinnovo, dopo essere stata

fifiltrata, attraversa lo scambiatore acquisendone l’energia ter-

mica dal flflusso che, contemporaneamente, procede in senso opposto, dai locali di ripresa verso

l'esterno. L’aria in mandata, anzich

é essere immessa direttamente in ambiente, attraversa una

batteria idronica di pre-trattamento (alimentata da acqua dell’impianto radiante) e altre due fa-

centi parte di un circuito frigorifero. L’umidit

à viene abbattuta dalla prima che funge da conden-

satore. La temperatura viene ripristinata dalla seconda che funge da evaporatore. Una valvola de-

viatrice, presente tra le due batterie, consente di smaltire il calore alternativamente sull’impianto

radiante a mezzo di uno scambiatore a piastre, immettendo così in ambiente aria deumidi

fificata

e raffffrescata.

Sfruttando un’unica regolazione, questa tipologia d’impianto permette la perfetta integrazione

con impianti radianti in caldo/freddo.
