12
P.390
RECUPERATORI DI CALORE VERTICALI
5621.25

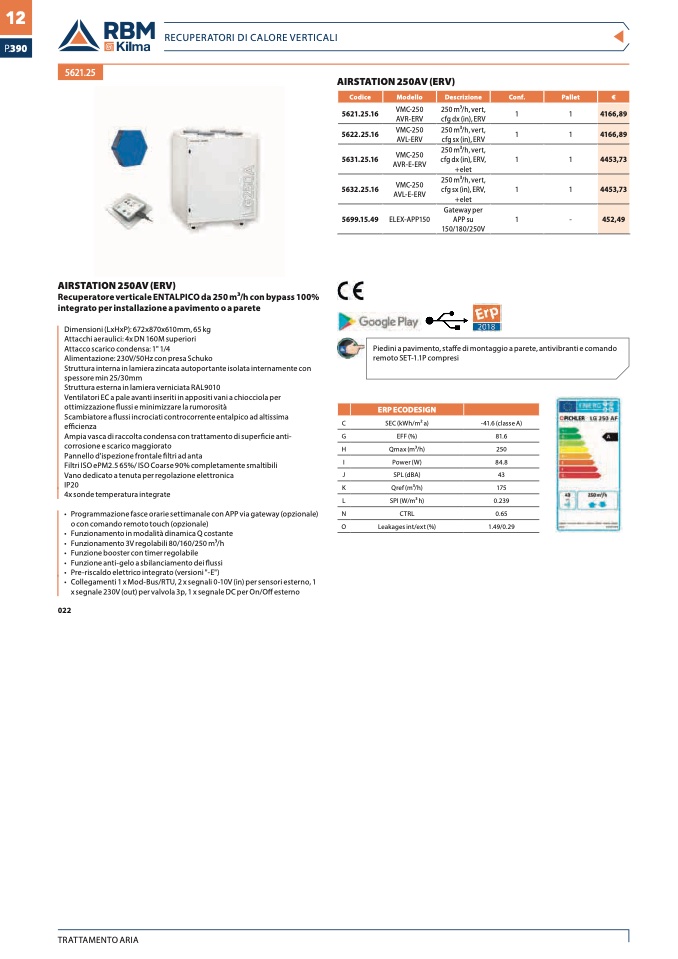

AIRSTATION 250AV (ERV)
Codice
Modello
Descrizione
Conf.
Pallet
€
5621.25.16
VMC-250
AVR-ERV
250 m3/h, vert,
cfg dx (in), ERV
1
1
4166,89
5622.25.16
VMC-250
AVL-ERV
250 m3/h, vert,
cfg sx (in), ERV
1
1
4166,89
5631.25.16
VMC-250
AVR-E-ERV
250 m3/h, vert,
cfg dx (in), ERV,
+elet
1
1
4453,73
5632.25.16
VMC-250
AVL-E-ERV
250 m3/h, vert,
cfg sx (in), ERV,
+elet
1
1
4453,73
5699.15.49
ELEX-APP150
Gateway per
APP su
150/180/250V
1
-
452,49
AIRSTATION 250AV (ERV)
Recuperatore verticale ENTALPICO da 250 m3/h con bypass 100%
integrato per installazione a pavimento o a parete
Dimensioni (LxHxP): 672x870x610mm, 65 kg
Attacchi aeraulici: 4x DN 160M superiori
Attacco scarico condensa: 1" 1/4
Alimentazione: 230V/50Hz con presa Schuko
Struttura interna in lamiera zincata autoportante isolata internamente con
spessore min 25/30mm
Struttura esterna in lamiera verniciata RAL9010
Ventilatori EC a pale avanti inseriti in appositi vani a chiocciola per
ottimizzazione flussi e minimizzare la rumorosità
Scambiatore a flussi incrociati controcorrente entalpico ad altissima
efficienza
Ampia vasca di raccolta condensa con trattamento di superficie anti-
corrosione e scarico maggiorato
Pannello d'ispezione frontale filtri ad anta
Filtri ISO ePM2.5 65%/ ISO Coarse 90% completamente smaltibili
Vano dedicato a tenuta per regolazione elettronica
IP20
4x sonde temperatura integrate
• Programmazione fasce orarie settimanale con APP via gateway (opzionale)
o con comando remoto touch (opzionale)
• FunzionamentoinmodalitàdinamicaQcostante
• Funzionamento3Vregolabili80/160/250m3/h
• Funzioneboostercontimerregolabile
• Funzioneanti-geloasbilanciamentodeiflussi
• Pre-riscaldoelettricointegrato(versioni"-E")
• Collegamenti 1 x Mod-Bus/RTU, 2 x segnali 0-10V (in) per sensori esterno, 1
x segnale 230V (out) per valvola 3p, 1 x segnale DC per On/Off esterno
022
Piedini a pavimento, staffe di montaggio a parete, antivibranti e comando
remoto SET-1.1P compresi
ERP ECODESIGN
C
SEC (kWh/m2 a)
G
EFF (%)
H
Qmax (m3/h)
I
Power (W)
J
SPL (dBA)
K
Qref (m3/h)
L
SPI (W/m3 h)
N
CTRL
O
Leakages int/ext (%)
-41.6 (classe A)
81.6
250
84.8
43
175
0.239
0.65
1.49/0.29
TRATTAMENTO ARIA
