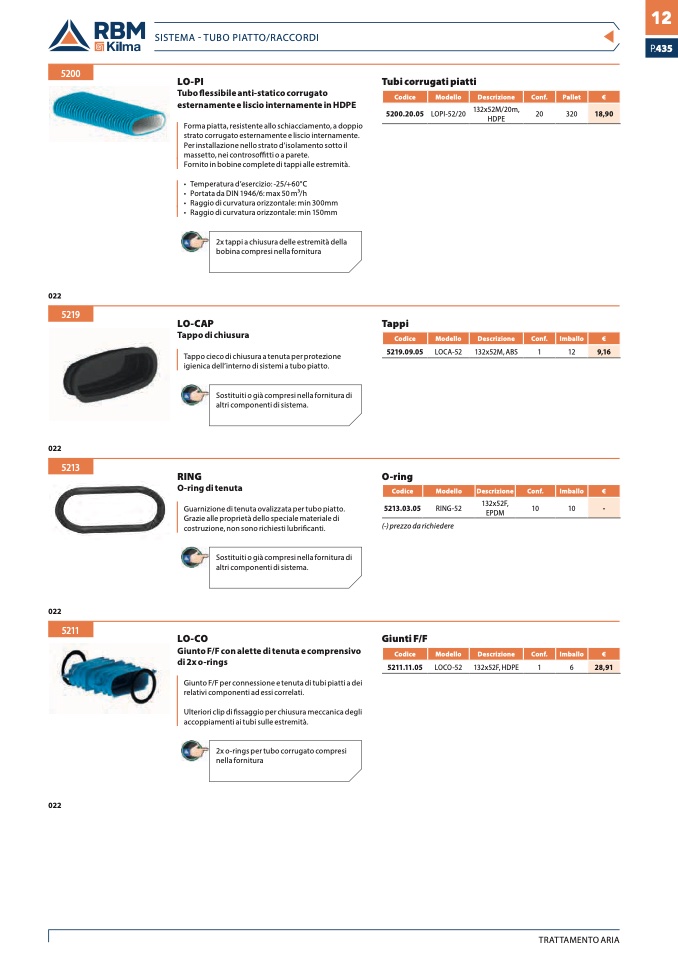

12
SISTEMA - TUBO PIATTO/RACCORDI
5200
LO-PI
Tubi corrugati piatti
Tubo flessibile anti-statico corrugato
esternamente e liscio internamente in HDPE
Forma piatta, resistente allo schiacciamento, a doppio
strato corrugato esternamente e liscio internamente.
Per installazione nello strato d’isolamento sotto il
massetto, nei controsoffitti o a parete.
Fornito in bobine complete di tappi alle estremità.
• Temperaturad’esercizio:-25/+60°C
• Portata da DIN 1946/6: max 50 m3/h
• Raggiodicurvaturaorizzontale:min300mm
• Raggiodicurvaturaorizzontale:min150mm
2x tappi a chiusura delle estremità della
bobina compresi nella fornitura
LO-CAP
Tappi
Tappo di chiusura
Tappo cieco di chiusura a tenuta per protezione
igienica dell’interno di sistemi a tubo piatto.
Sostituiti o già compresi nella fornitura di
altri componenti di sistema.
RING
O-ring
Codice
Modello
Descrizione
Conf.
Pallet
€
5200.20.05
LOPI-52/20
132x52M/20m,
HDPE
20
320
18,90
022
5219
022
5213
022
5211
O-ring di tenuta
Guarnizione di tenuta ovalizzata per tubo piatto.
Grazie alle proprietà dello speciale materiale di
costruzione, non sono richiesti lubrificanti.
Sostituiti o già compresi nella fornitura di
altri componenti di sistema.
(-) prezzo da richiedere
Codice
Modello
Descrizione
Conf.
Imballo
€
5219.09.05
LOCA-52
132x52M, ABS
1
12
9,16
Codice
Modello
Descrizione
Conf.
Imballo
€
5213.03.05
RING-52
132x52F,
EPDM
10
10
-
LO-CO
Giunti F/F
Giunto F/F con alette di tenuta e comprensivo
di 2x o-rings
Giunto F/F per connessione e tenuta di tubi piatti a dei
relativi componenti ad essi correlati.
Ulteriori clip di fissaggio per chiusura meccanica degli
accoppiamenti ai tubi sulle estremità.
2x o-rings per tubo corrugato compresi
nella fornitura
Codice
Modello
Descrizione
Conf.
Imballo
€
5211.11.05
LOCO-52
132x52F, HDPE
1
6
28,91
022
TRATTAMENTO ARIA
P.435
