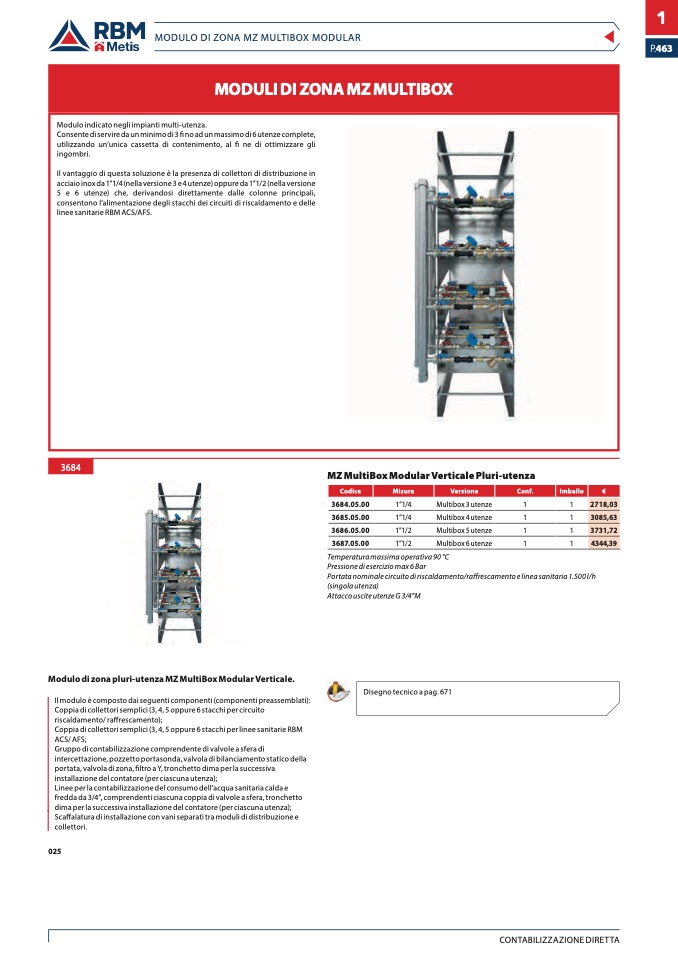

MODULO DI ZONA MZ MULTIBOX MODULAR

MODULI DI ZONA MZ MULTIBOX

Modulo indicato negli impianti multi-utenza.

Consente di servire da un minimo di 3 fi no ad un massimo di 6 utenze complete,

utilizzando un’unica cassetta di contenimento, al fi ne di ottimizzare gli

ingombri.

Il vantaggio di questa soluzione è la presenza di collettori di distribuzione in

acciaio inox da 1”1/4 (nella versione 3 e 4 utenze) oppure da 1”1/2 (nella versione

5 e 6 utenze) che, derivandosi direttamente dalle colonne principali,

consentono l’alimentazione degli stacchi dei circuiti di riscaldamento e delle

linee sanitarie RBM ACS/AFS.

3684

Modulo di zona pluri-utenza MZ MultiBox Modular Verticale.

Il modulo è composto dai seguenti componenti (componenti preassemblati):

Coppia di collettori semplici (3, 4, 5 oppure 6 stacchi per circuito

riscaldamento/ raffrescamento);

Coppia di collettori semplici (3, 4, 5 oppure 6 stacchi per linee sanitarie RBM

ACS/ AFS;

Gruppo di contabilizzazione comprendente di valvole a sfera di

intercettazione, pozzetto portasonda, valvola di bilanciamento statico della

portata, valvola di zona, filtro a Y, tronchetto dima per la successiva

installazione del contatore (per ciascuna utenza);

Linee per la contabilizzazione del consumo dell’acqua sanitaria calda e

fredda da 3/4”, comprendenti ciascuna coppia di valvole a sfera, tronchetto

dima per la successiva installazione del contatore (per ciascuna utenza);

Scaffalatura di installazione con vani separati tra moduli di distribuzione e

collettori.

025

MZ MultiBox Modular Verticale Pluri-utenza

Temperatura massima operativa 90 °C

Pressione di esercizio max 6 Bar

Portata nominale circuito di riscaldamento/ra

ffrescamento e linea sanitaria 1.500 l/h

(singola utenza)

Attacco uscite utenze G 3/4”M

Disegno tecnico a pag. 671

Codice

Misura

Versione

Conf.

Imballo

€

3684.05.00

1”1/4

Multibox 3 utenze

1

1

2718,03

3685.05.00

1”1/4

Multibox 4 utenze

1

1

3085,63

3686.05.00

1”1/2

Multibox 5 utenze

1

1

3731,72

3687.05.00

1”1/2

Multibox 6 utenze

1

1

4344,39

CONTABILIZZAZIONE DIRETTA
