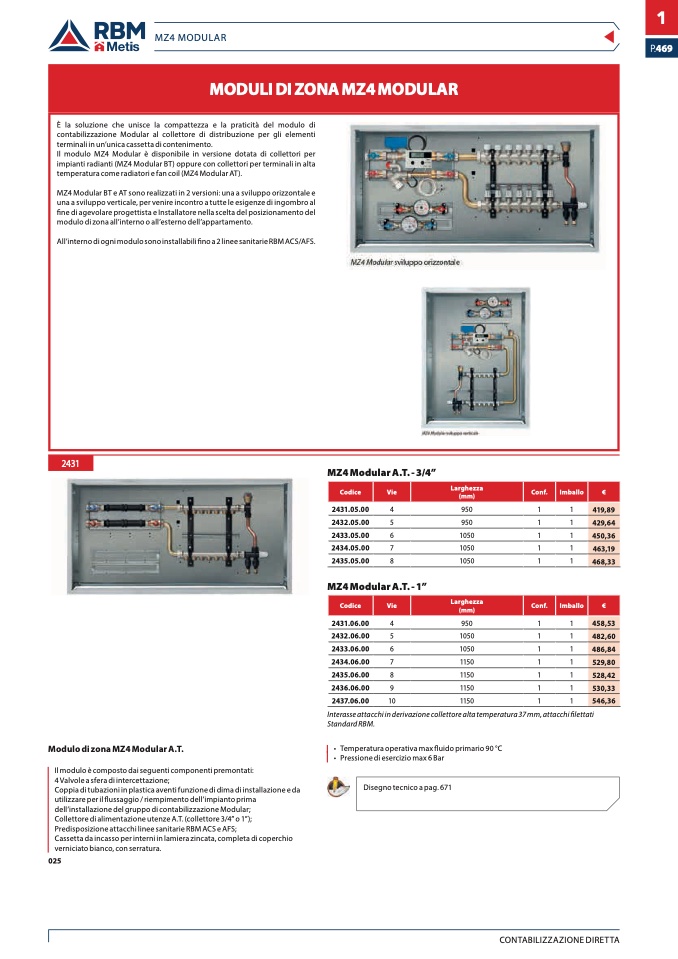

MZ4 MODULAR

1

MODULI DI ZONA MZ4 MODULAR

È la soluzione che unisce la compattezza e la praticità del modulo di

contabilizzazione Modular al collettore di distribuzione per gli elementi

terminali in un’unica cassetta di contenimento.

Il modulo MZ4 Modular è disponibile in versione dotata di collettori per

impianti radianti (MZ4 Modular BT) oppure con collettori per terminali in alta

temperatura come radiatori e fan coil (MZ4 Modular AT).

MZ4 Modular BT e AT sono realizzati in 2 versioni: una a sviluppo orizzontale e

una a sviluppo verticale, per venire incontro a tutte le esigenze di ingombro al

fine di agevolare progettista e Installatore nella scelta del posizionamento del

modulo di zona all’interno o all’esterno dell’appartamento.

All’interno di ogni modulo sono installabili fino a 2 linee sanitarie RBM ACS/AFS.

2431

Codice

Vie

Larghezza

(mm)

Conf.

Imballo

€

2431.05.00

4

950

1

1

419,89

2432.05.00

5

950

1

1

429,64

2433.05.00

6

1050

1

1

450,36

2434.05.00

7

1050

1

1

463,19

2435.05.00

8

1050

1

1

468,33

Codice

Vie

Larghezza

(mm)

Conf.

Imballo

€

2431.06.00

4

950

1

1

458,53

2432.06.00

5

1050

1

1

482,60

2433.06.00

6

1050

1

1

486,84

2434.06.00

7

1150

1

1

529,80

2435.06.00

8

1150

1

1

528,42

2436.06.00

9

1150

1

1

530,33

2437.06.00

10

1150

1

1

546,36

ModulodizonaMZ4ModularA.T.

Il modulo è composto dai seguenti componenti premontati:

4 Valvole a sfera di intercettazione;

Coppia di tubazioni in plastica aventi funzione di dima di installazione e da

utilizzare per il flussaggio / riempimento dell’impianto prima

dell’installazione del gruppo di contabilizzazione Modular;

Collettore di alimentazione utenze A.T. (collettore 3/4” o 1”);

Predisposizione attacchi linee sanitarie RBM ACS e AFS;

Cassetta da incasso per interni in lamiera zincata, completa di coperchio

verniciato bianco, con serratura.

025

MZ4 Modular A.T. - 3/4”

MZ4 Modular A.T. - 1”

Interasse attacchi in derivazione collettore alta temperatura 37 mm, attacchi filettati

Standard RBM.

• Temperaturaoperativamaxfluidoprimario90°C

• Pressione di esercizio max 6 Bar

Disegno tecnico a pag. 671

CONTABILIZZAZIONE DIRETTA

P.469
