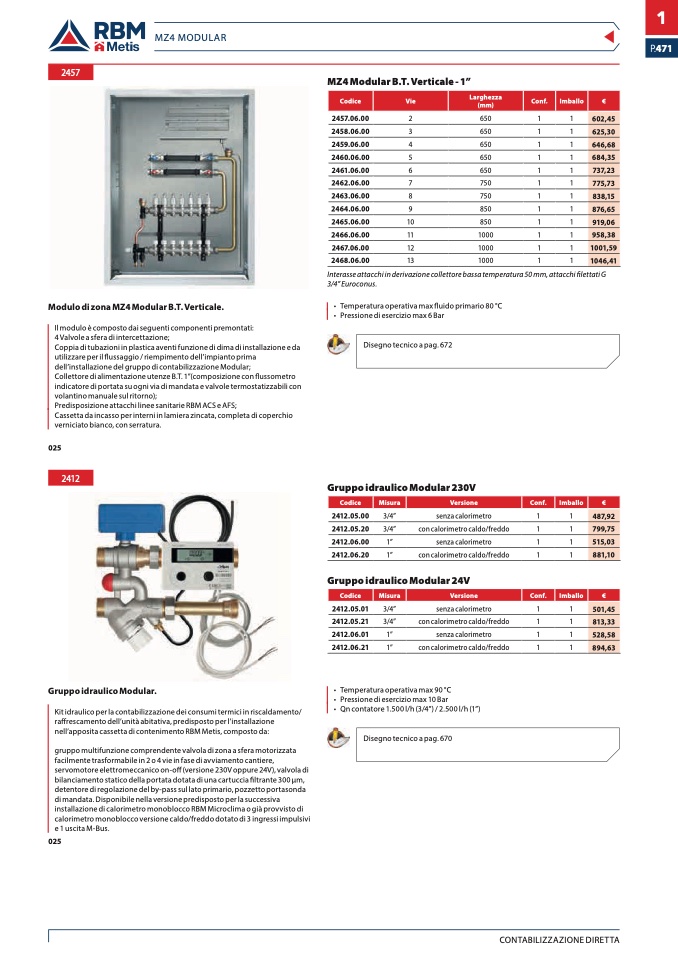

MZ4 MODULAR

2457

MZ4 Modular B.T. Verticale - 1”

Codice

Vie

Larghezza

(mm)

Conf.

Imballo

€

2457.06.00

2

650

1

1

602,45

2458.06.00

3

650

1

1

625,30

2459.06.00

4

650

1

1

646,68

2460.06.00

5

650

1

1

684,35

2461.06.00

6

650

1

1

737,23

2462.06.00

7

750

1

1

775,73

2463.06.00

8

750

1

1

838,15

2464.06.00

9

850

1

1

876,65

2465.06.00

10

850

1

1

919,06

2466.06.00

11

1000

1

1

958,38

2467.06.00

12

1000

1

1

1001,59

2468.06.00

13

1000

1

1

1046,41

Modulo di zona MZ4 Modular B.T. Verticale.

Il modulo è composto dai seguenti componenti premontati:

4 Valvole a sfera di intercettazione;

Coppia di tubazioni in plastica aventi funzione di dima di installazione e da

utilizzare per il flussaggio / riempimento dell’impianto prima

dell’installazione del gruppo di contabilizzazione Modular;

Collettore di alimentazione utenze B.T. 1”(composizione con flussometro

indicatore di portata su ogni via di mandata e valvole termostatizzabili con

volantino manuale sul ritorno);

Predisposizione attacchi linee sanitarie RBM ACS e AFS;

Cassetta da incasso per interni in lamiera zincata, completa di coperchio

verniciato bianco, con serratura.

025

2412

Interasse attacchi in derivazione collettore bassa temperatura 50 mm, attacchi filettati G

3/4” Euroconus.

• Temperaturaoperativamaxfluidoprimario80°C

• Pressione di esercizio max 6 Bar

Disegno tecnico a pag. 672

Gruppo idraulico Modular 230V

Gruppo idraulico Modular 24V

• Temperatura operativa max 90 °C

• Pressione di esercizio max 10 Bar

• Qn contatore 1.500 l/h (3/4”) / 2.500 l/h (1”)

Disegno tecnico a pag. 670

Codice

Misura

Versione

Conf.

Imballo

€

2412.05.00

3/4”

senza calorimetro

1

1

487,92

2412.05.20

3/4”

con calorimetro caldo/freddo

1

1

799,75

2412.06.00

1”

senza calorimetro

1

1

515,03

2412.06.20

1”

con calorimetro caldo/freddo

1

1

881,10

Codice

Misura

Versione

Conf.

Imballo

€

2412.05.01

3/4”

senza calorimetro

1

1

501,45

2412.05.21

3/4”

con calorimetro caldo/freddo

1

1

813,33

2412.06.01

1”

senza calorimetro

1

1

528,58

2412.06.21

1”

con calorimetro caldo/freddo

1

1

894,63

Gruppo idraulico Modular.

Kit idraulico per la contabilizzazione dei consumi termici in riscaldamento/

raffrescamento dell’unità abitativa, predisposto per l’installazione

nell’apposita cassetta di contenimento RBM Metis, composto da:

gruppo multifunzione comprendente valvola di zona a sfera motorizzata

facilmente trasformabile in 2 o 4 vie in fase di avviamento cantiere,

servomotore elettromeccanico on-off (versione 230V oppure 24V), valvola di

bilanciamento statico della portata dotata di una cartuccia filtrante 300 μm,

detentore di regolazione del by-pass sul lato primario, pozzetto portasonda

di mandata. Disponibile nella versione predisposto per la successiva

installazione di calorimetro monoblocco RBM Microclima o già provvisto di

calorimetro monoblocco versione caldo/freddo dotato di 3 ingressi impulsivi

e 1 uscita M-Bus.

025

CONTABILIZZAZIONE DIRETTA

P.471
