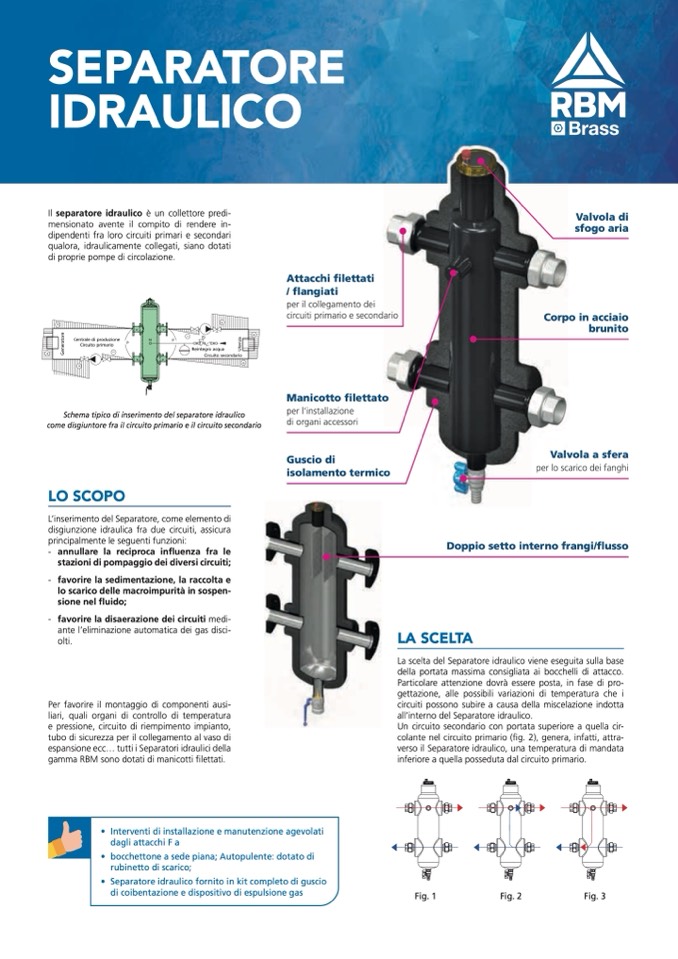

SEPARATORE
IDRAULICO
Il separatore idraulico è un collettore predi-
mensionato avente il compito di rendere in-
dipendenti fra loro circuiti primari e secondari
qualora, idraulicamente collegati, siano dotati
di proprie pompe di circolazione.
Valvola di
sfogo aria
Corpo in acciaio
brunito
Valvola a sfera
per lo scarico dei fanghi
Doppio setto interno frangi/flflusso
LA SCELTA
La scelta del Separatore idraulico viene eseguita sulla base
della portata massima consigliata ai bocchelli di attacco.
Particolare attenzione dovrà essere posta, in fase di pro-
gettazione, alle possibili variazioni di temperatura che i
circuiti possono subire a causa della miscelazione indotta
all’interno del Separatore idraulico.
Un circuito secondario con portata superiore a quella cir-
colante nel circuito primario (fig. 2), genera, infatti, attra-
verso il Separatore idraulico, una temperatura di mandata
inferiore a quella posseduta dal circuito primario.
Fig. 1
P
A
B
N
C
D
P
Attacchi fifilettati
/ flflangiati
per il collegamento dei
circuiti primario e secondario
Manicotto fifilettato
per l’installazione
di organi accessori
Guscio di
isolamento termico
Schema tipico di inserimento del separatore idraulico
come disgiuntore fra il circuito primario e il circuito secondario
LO SCOPO
L’inserimento del Separatore, come elemento di
disgiunzione idraulica fra due circuiti, assicura
principalmente le seguenti funzioni:
- annullare la reciproca influenza fra le
stazioni di pompaggio dei diversi circuiti;
- favorire la sedimentazione, la raccolta e
lo scarico delle macroimpurità in sospen-
sione nel fluido;
- favorire la disaerazione dei circuiti medi-
ante l’eliminazione automatica dei gas disci-
olti.
Per favorire il montaggio di componenti ausi-
liari, quali organi di controllo di temperatura
e pressione, circuito di riempimento impianto,
tubo di sicurezza per il collegamento al vaso di
espansione ecc... tutti i Separatori idraulici della
gamma RBM sono dotati di manicotti filettati.
• Interventi di installazione e manutenzione agevolati
dagli attacchi F a
• bocchettone a sede piana; Autopulente: dotato di
rubinetto di scarico;
• Separatore idraulico fornito in kit completo di guscio
di coibentazione e dispositivo di espulsione gas
Fig. 2
Fig. 3
