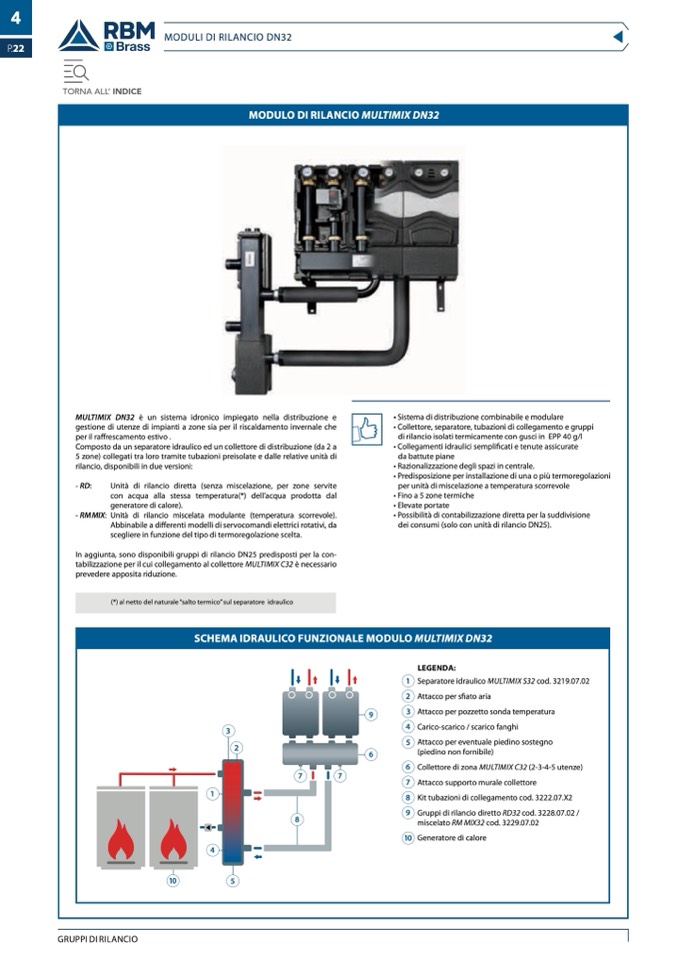

MODULO DI RILANCIO MULTIMIX DN32

MULTIMIX DN32 è un sistema idronico impiegato nella distribuzione e

gestione di utenze di impianti a zone sia per il riscaldamento invernale che

per il raffffrescamento estivo .

Composto da un separatore idraulico ed un collettore di distribuzione (da 2 a

5 zone) collegati tra loro tramite tubazioni preisolate e dalle relative unit

à di

rilancio, disponibili in due versioni:

- RD:

Unità di rilancio diretta (senza miscelazione, per zone servite

con acqua alla stessa temperatura(*) dell’acqua prodotta dal

generatore di calore).

- RM MIX: Unità di rilancio miscelata modulante (temperatura scorrevole).

Abbinabile a difffferenti modelli di servocomandi elettrici rotativi, da

scegliere in funzione del tipo di termoregolazione scelta.

In aggiunta, sono disponibili gruppi di rilancio DN25 predisposti per la con-

tabilizzazione per il cui collegamento al collettore MULTIMIX C32 è necessario

prevedere apposita riduzione.

(*) al netto del naturale “salto termico” sul separatore idraulico

• Sistema di distribuzione combinabile e modulare

• Collettore, separatore, tubazioni di collegamento e gruppi

di rilancio isolati termicamente con gusci in EPP 40 g/l

• Collegamenti idraulici sempli

fificati e tenute assicurate

da battute piane

• Razionalizzazione degli spazi in centrale.

• Predisposizione per installazione di una o più termoregolazioni

per unità di miscelazione a temperatura scorrevole

• Fino a 5 zone termiche

• Elevate portate

• Possibilit

à di contabilizzazione diretta per la suddivisione

dei consumi (solo con unità di rilancio DN25).

SCHEMA IDRAULICO FUNZIONALE MODULO MULTIMIX DN32

3

2

1

4

9

6

7

7

8

LEGENDA:

1 Separatore idraulico MULTIMIX S32 cod. 3219.07.02

2 Attacco per sfifiato aria

3 Attacco per pozzetto sonda temperatura

4 Carico-scarico / scarico fanghi

5 Attacco per eventuale piedino sostegno

(piedino non fornibile)

6 Collettore di zona MULTIMIX C32 (2-3-4-5 utenze)

7 Attacco supporto murale collettore

8 Kit tubazioni di collegamento cod. 3222.07.X2

9 Gruppi di rilancio diretto RD32 cod. 3228.07.02 /

miscelato RM MIX32 cod. 3229.07.02

10 Generatore di calore

10

5
