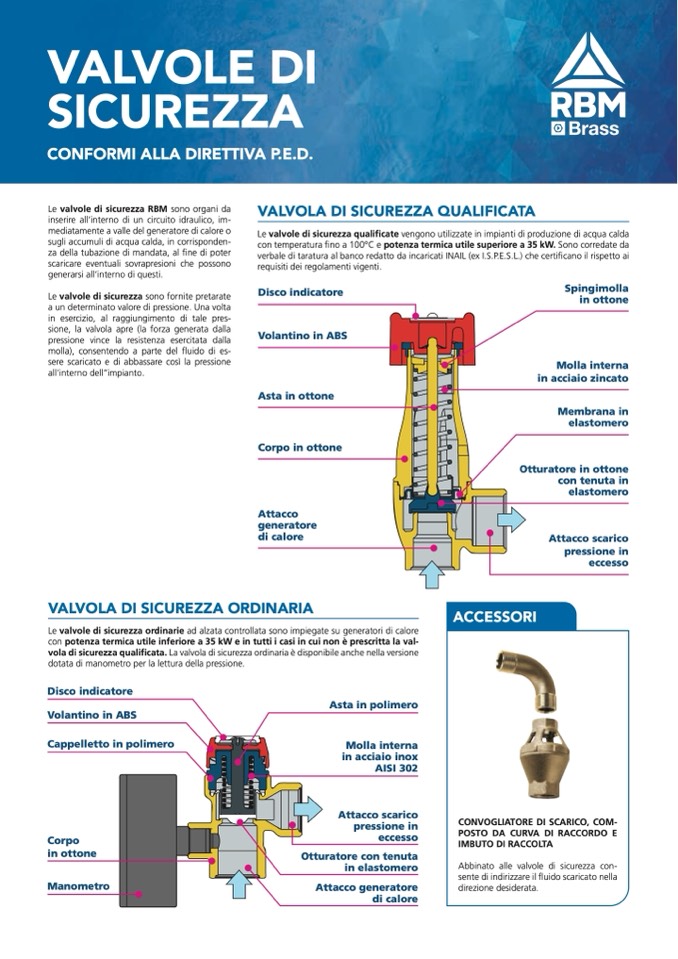

VALVOLE DI

SICUREZZA

CONFORMI ALLA DIRETTIVA P.E.D.

Le valvole di sicurezza RBM sono organi da

inserire all’interno di un circuito idraulico, im-

mediatamente a valle del generatore di calore o

sugli accumuli di acqua calda, in corrisponden-

za della tubazione di mandata, al fine di poter

scaricare eventuali sovrapresioni che possono

generarsi all’interno di questi.

Le valvole di sicurezza sono fornite pretarate

a un determinato valore di pressione. Una volta

in esercizio, al raggiungimento di tale pres-

sione, la valvola apre (la forza generata dalla

pressione vince la resistenza esercitata dalla

molla), consentendo a parte del fluido di es-

sere scaricato e di abbassare così la pressione

all’interno dell’’impianto.

VALVOLA DI SICUREZZA QUALIFICATA

Le valvole di sicurezza qualificate vengono utilizzate in impianti di produzione di acqua calda

con temperatura fino a 100°C e potenza termica utile superiore a 35 kW. Sono corredate da

verbale di taratura al banco redatto da incaricati INAIL (ex I.S.P.E.S.L.) che certificano il rispetto ai

requisiti dei regolamenti vigenti.

VALVOLA DI SICUREZZA ORDINARIA

Le valvole di sicurezza ordinarie ad alzata controllata sono impiegate su generatori di calore

con potenza termica utile inferiore a 35 kW e in tutti i casi in cui non è prescritta la val-

vola di sicurezza qualificata. La valvola di sicurezza ordinaria è disponibile anche nella versione

dotata di manometro per la lettura della pressione.

Disco indicatore

Volantino in ABS

Cappelletto in polimero

Corpo

in ottone

Manometro

Asta in polimero

Molla interna

in acciaio inox

AISI 302

Attacco scarico

pressione in

eccesso

Otturatore con tenuta

in elastomero

Attacco generatore

di calore

Disco indicatore

Volantino in ABS

Asta in ottone

Corpo in ottone

Attacco

generatore

di calore

Spingimolla

in ottone

Molla interna

in acciaio zincato

Membrana in

elastomero

Otturatore in ottone

con tenuta in

elastomero

Attacco scarico

pressione in

eccesso

ACCESSORI

CONVOGLIATORE DI SCARICO, COM-

POSTO DA CURVA DI RACCORDO E

IMBUTO DI RACCOLTA

Abbinato alle valvole di sicurezza con-

sente di indirizzare il fluido scaricato nella

direzione desiderata.
