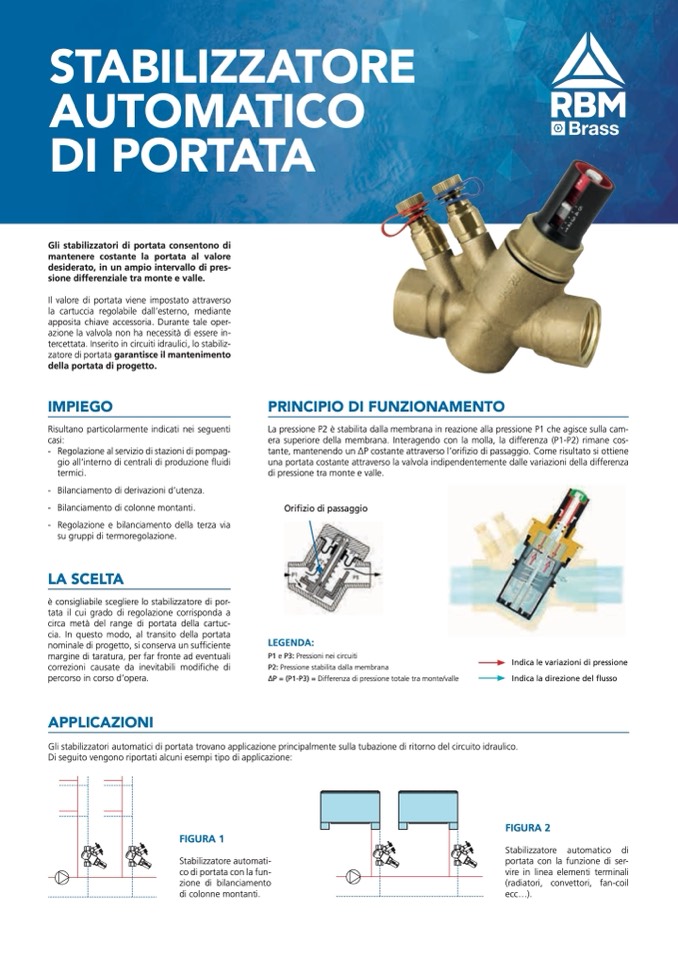

STABILIZZATORE

AUTOMATICO

DI PORTATA

Gli stabilizzatori di portata consentono di

mantenere costante la portata al valore

desiderato, in un ampio intervallo di pres-

sione differenziale tra monte e valle.

Il valore di portata viene impostato attraverso

la cartuccia regolabile dall’esterno, mediante

apposita chiave accessoria. Durante tale oper-

azione la valvola non ha necessità di essere in-

tercettata. Inserito in circuiti idraulici, lo stabiliz-

zatore di portata garantisce il mantenimento

della portata di progetto.

IMPIEGO

Risultano particolarmente indicati nei seguenti

casi:

- Regolazione al servizio di stazioni di pompag-

gio all’interno di centrali di produzione fluidi

termici.

- Bilanciamento di derivazioni d’utenza.

- Bilanciamento di colonne montanti.

- Regolazione e bilanciamento della terza via

su gruppi di termoregolazione.

LA SCELTA

è consigliabile scegliere lo stabilizzatore di por-

tata il cui grado di regolazione corrisponda a

circa metà del range di portata della cartuc-

cia. In questo modo, al transito della portata

nominale di progetto, si conserva un suf

ficiente

margine di taratura, per far fronte ad eventuali

correzioni causate da inevitabili modifiche di

percorso in corso d’opera.

APPLICAZIONI

PRINCIPIO DI FUNZIONAMENTO

La pressione P2 è stabilita dalla membrana in reazione alla pressione P1 che agisce sulla cam-

era superiore della membrana. Interagendo con la molla, la differenza (P1-P2) rimane cos-

tante, mantenendo un ∆P costante attraverso l’orifizio di passaggio. Come risultato si ottiene

una portata costante attraverso la valvola indipendentemente dalle variazioni della differenza

di pressione tra monte e valle.

Orififizio di passaggio

LEGENDA:

P1 e P3: Pressioni nei circuiti

P2: Pressione stabilita dalla membrana

∆P = (P1-P3) = Differenza di pressione totale tra monte/valle

Indica le variazioni di pressione

Indica la direzione del flflusso

Gli stabilizzatori automatici di portata trovano applicazione principalmente sulla tubazione di ritorno del circuito idraulico.

Di seguito vengono riportati alcuni esempi tipo di applicazione:

FIGURA 1

Stabilizzatore automati-

co di portata con la fun-

zione di bilanciamento

di colonne montanti.

FIGURA 2

Stabilizzatore automatico di

portata con la funzione di ser-

vire in linea elementi terminali

(radiatori, convettori, fan-coil

ecc...).
