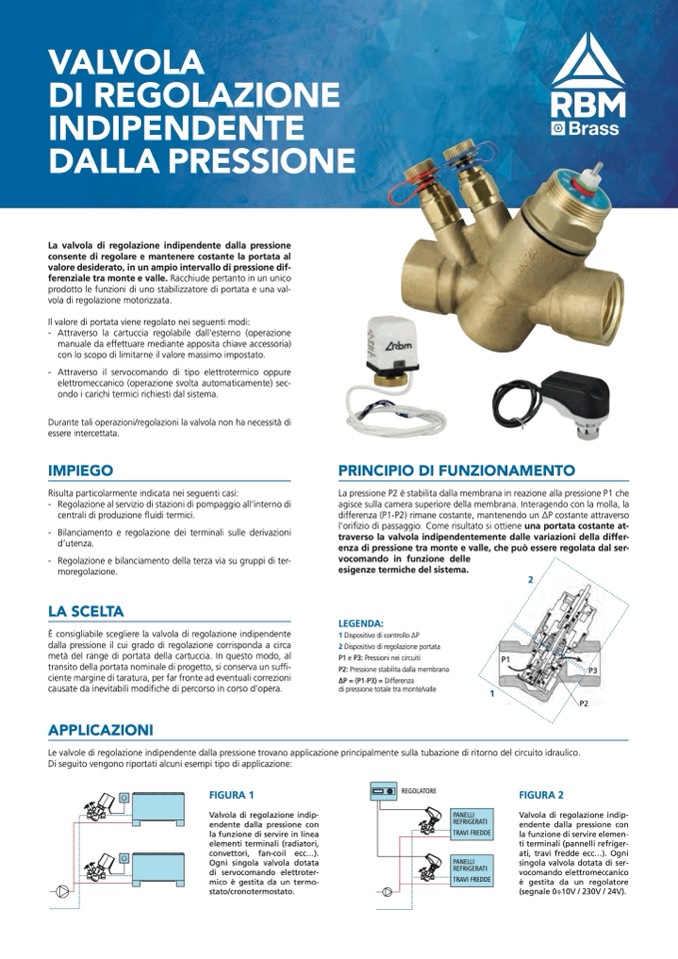

La valvola di regolazione indipendente dalla pressione
consente di regolare e mantenere costante la portata al
valore desiderato, in un ampio intervallo di pressione dif-
ferenziale tra monte e valle. Racchiude pertanto in un unico
prodotto le funzioni di uno stabilizzatore di portata e una val-
vola di regolazione motorizzata.
Il valore di portata viene regolato nei seguenti modi:
- Attraverso la cartuccia regolabile dall’esterno (operazione
manuale da effettuare mediante apposita chiave accessoria)
con lo scopo di limitarne il valore massimo impostato.
- Attraverso il servocomando di tipo elettrotermico oppure
elettromeccanico (operazione svolta automaticamente) sec-
ondo i carichi termici richiesti dal sistema.
Durante tali operazioni/regolazioni la valvola non ha necessità di
essere intercettata.
Risulta particolarmente indicata nei seguenti casi:
- Regolazione al servizio di stazioni di pompaggio all’interno di
centrali di produzione fluidi termici.
- Bilanciamento e regolazione dei terminali sulle derivazioni
d’utenza.
- Regolazione e bilanciamento della terza via su gruppi di ter-
moregolazione.
È consigliabile scegliere la valvola di regolazione indipendente
dalla pressione il cui grado di regolazione corrisponda a circa
metà del range di portata della cartuccia. In questo modo, al
transito della portata nominale di progetto, si conserva un suffi-
ciente margine di taratura, per far fronte ad eventuali correzioni
causate da inevitabili modifiche di percorso in corso d’opera.
La pressione P2
è stabilita dalla membrana in reazione alla pressione P1 che
agisce sulla camera superiore della membrana. Interagendo con la molla, la
differenza (P1-P2) rimane costante, mantenendo un ∆P costante attraverso
l’ori
fizio di passaggio. Come risultato si ottiene una portata costante at-
traverso la valvola indipendentemente dalle variazioni della differ-
enza di pressione tra monte e valle, che può essere regolata dal ser-
vocomando in funzione delle
Le valvole di regolazione indipendente dalla pressione trovano applicazione principalmente sulla tubazione di ritorno del circuito idraulico.
Di seguito vengono riportati alcuni esempi tipo di applicazione:
10
15
20
10
15
20
30
30
25
10
30
25
15
25
1
1
1
FIGURA
Enter
Valvola di regolazione indip-
endente dalla pressione con
la funzione di servire in linea
elementi terminali (radiatori,
convettori, fan-coil ecc...).
10
30
REGOLATORE
FIGURA 2
Valvola di regolazione indip-
endente dalla pressione con
la funzione di servire elemen-
ti terminali (pannelli refriger-
ati, travi fredde ecc...). Ogni
singola valvola dotata di ser-
vocomando elettromeccanico
è gestita da un regolatore
(segnale 0÷10V / 230V / 24V).
1
Enter
Ogni singola valvola dotata
di servocomando elettroter-
mico è gestita da un termo-
stato/cronotermostato.
PANELLI
REFRIGERATI
TRAVI FREDDE
PANELLI
REFRIGERATI
TRAVI FREDDE
20
15
20
25
1
esigenze termiche del sistema.
2
P1
1
LEGENDA:
1 Dispositivo di controllo ∆P
2 Dispositivo di regolazione portata
P1 e P3: Pressioni nei circuiti
P2: Pressione stabilita dalla membrana
∆P = (P1-P3) = Differenza
di pressione totale tra monte/valle
P3
P2
