6

P.50

P.50

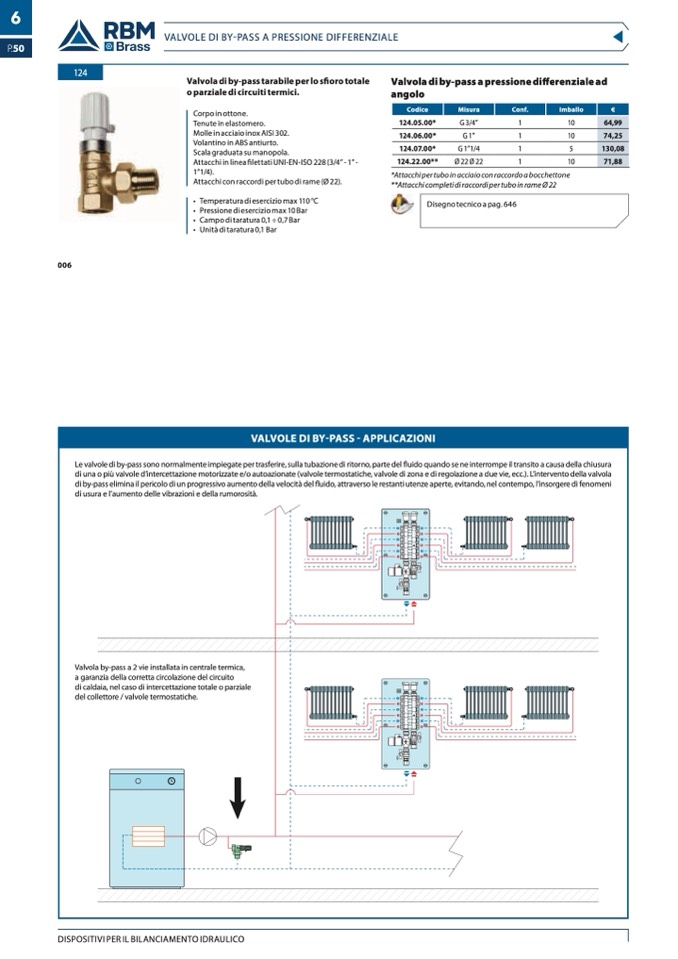

VALVOLE DI BY-PASS A PRESSIONE DIFFERENZIALE

006

124

Valvola di by-pass tarabile per lo sfioro totale

o parziale di circuiti termici.

Corpo in ottone.

Tenute in elastomero.

Molle in acciaio inox AISI 302.

Volantino in ABS antiurto.

Scala graduata su manopola.

Attacchi in linea filettati UNI-EN-ISO 228 (3/4” - 1” -

1”1/4).

Attacchi con raccordi per tubo di rame (Ø 22).

• Temperatura di esercizio max 110 °C

• Pressione di esercizio max 10 Bar

• Campoditaratura0,1÷0,7Bar

• Unitàditaratura0,1Bar

Valvola di by-pass a pressione di

fferenziale ad

angolo

VALVOLE DI BY-PASS - APPLICAZIONI

Le valvole di by-pass sono normalmente impiegate per trasferire, sulla tubazione di ritorno, parte del fluido quando se ne interrompe il transito a causa della chiusura

di una o più valvole d’intercettazione motorizzate e/o autoazionate (valvole termostatiche, valvole di zona e di regolazione a due vie, ecc.). L’intervento della valvola

di by-pass elimina il pericolo di un progressivo aumento della velocità del fluido, attraverso le restanti utenze aperte, evitando, nel contempo, l’insorgere di fenomeni

di usura e l’aumento delle vibrazioni e della rumorosità.

Valvola by-pass a 2 vie installata in centrale termica,

a garanzia della corretta circolazione del circuito

di caldaia, nel caso di intercettazione totale o parziale

del collettore / valvole termostatiche.

DISPOSITIVI PER IL BILANCIAMENTO IDRAULICO

Codice

124.05.00*

124.06.00*

124.07.00*

124.22.00**

Misura

Conf.

G 3/4”

1

G 1”

1

G 1”1/4

1

Ø 22 Ø 22

1

Imballo

€

10

64,99

10

74,25

5

130,08

10

71,88

*Attacchi per tubo in acciaio con raccordo a bocchettone

**Attacchi completi di raccordi per tubo in rame Ø 22

Disegno tecnico a pag. 646
