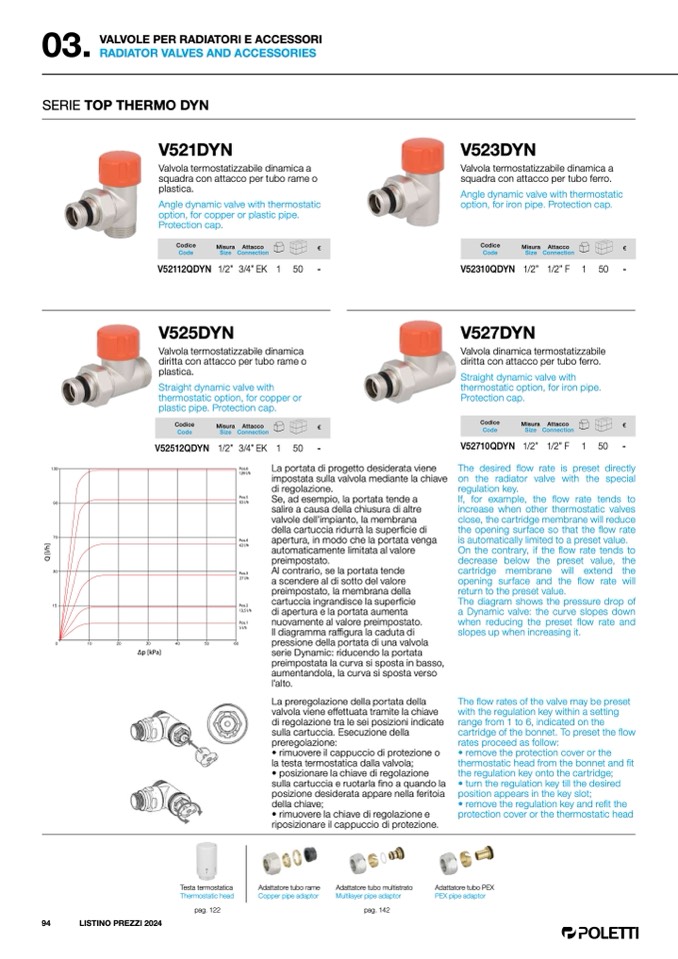

03.

VALVOLE PER RADIATORI E ACCESSORI

RADIATOR VALVES AND ACCESSORIES

SERIE TOP THERMO DYN

V521DYN

V523DYN

Valvola termostatizzabile dinamica a

squadra con attacco per tubo ferro.

Angle dynamic valve with thermostatic

option, for iron pipe. Protection cap.

V52310QDYN 1/2” 1/2” F 1 50 -

V527DYN

Valvola dinamica termostatizzabile

diritta con attacco per tubo ferro.

Straight dynamic valve with

thermostatic option, for iron pipe.

Protection cap.

V52710QDYN 1/2” 1/2” F 1 50 -

Valvola termostatizzabile dinamica a

squadra con attacco per tubo rame o

plastica.

Angle dynamic valve with thermostatic

option, for copper or plastic pipe.

Protection cap.

Codice

Code

Misura

Size

Attacco

Connection

€

Codice

Code

Misura

Size

Attacco

Connection

€

V52112QDYN 1/2” 3/4” EK 1 50

V525DYN

Valvola termostatizzabile dinamica

diritta con attacco per tubo rame o

plastica.

Straight dynamic valve with

thermostatic option, for copper or

plastic pipe. Protection cap.

-

Codice

Code

Misura

Size

Attacco

Connection

€

2" POS.1-6

Codice

Code

Misura

Size

Attacco

Connection

€

CYLINDER DYN / TOP DYN

DIRITTA / STRAIGHT DN15 1/

Δp [kPa]

Pos.6

129 l/h

Pos.5

93 l/h

Pos.4

62 l/h

Pos.3

27 l/h

Pos.2

13,5 l/h

Pos.1

5 l/h

Q

[

l

/

h

]

KV

1

2

3

4

5

6

0.02 0.04 0.08 0.17 0.20 0.29

V52512QDYN

1/2”

3/4” EK

1 50 -

La portata di progetto desiderata viene

impostata sulla valvola mediante la chiave

di regolazione.

Se, ad esempio, la portata tende a

salire a causa della chiusura di altre

valvole dell’impianto, la membrana

della cartuccia ridurrà la superficie di

apertura, in modo che la portata venga

automaticamente limitata al valore

preimpostato.

Al contrario, se la portata tende

a scendere al di sotto del valore

preimpostato, la membrana della

cartuccia ingrandisce la superficie

di apertura e la portata aumenta

nuovamente al valore preimpostato.

Il diagramma raffigura la caduta di

pressione della portata di una valvola

serie Dynamic: riducendo la portata

preimpostata la curva si sposta in basso,

aumentandola, la curva si sposta verso

l’alto.

La preregolazione della portata della

valvola viene effettuata tramite la chiave

di regolazione tra le sei posizioni indicate

sulla cartuccia. Esecuzione della

preregolazione:

• rimuovere il cappuccio di protezione o

la testa termostatica dalla valvola;

• posizionare la chiave di regolazione

sulla cartuccia e ruotarla fino a quando la

posizione desiderata appare nella feritoia

della chiave;

• rimuovere la chiave di regolazione e

riposizionare il cappuccio di protezione.

The desired flow rate is preset directly

on the radiator valve with the special

regulation key.

If, for example, the flow rate tends to

increase when other thermostatic valves

close, the cartridge membrane will reduce

the opening surface so that the flow rate

is automatically limited to a preset value.

On the contrary, if the flow rate tends to

decrease below the preset value, the

cartridge membrane will extend the

opening surface and the flow rate will

return to the preset value.

The diagram shows the pressure drop of

a Dynamic valve: the curve slopes down

when reducing the preset flow rate and

slopes up when increasing it.

The flow rates of the valve may be preset

with the regulation key within a setting

range from 1 to 6, indicated on the

cartridge of the bonnet. To preset the flow

rates proceed as follow:

• remove the protection cover or the

thermostatic head from the bonnet and fit

the regulation key onto the cartridge;

• turn the regulation key till the desired

position appears in the key slot;

• remove the regulation key and refit the

protection cover or the thermostatic head

94

LISTINO PREZZI 2024

Testa termostatica

Thermostatic head

Adattatore tubo rame

Copper pipe adaptor

Adattatore tubo multistrato

Adattatore tubo PEX

Multilayer pipe adaptor

PEX pipe adaptor

pag. 122

pag. 142
