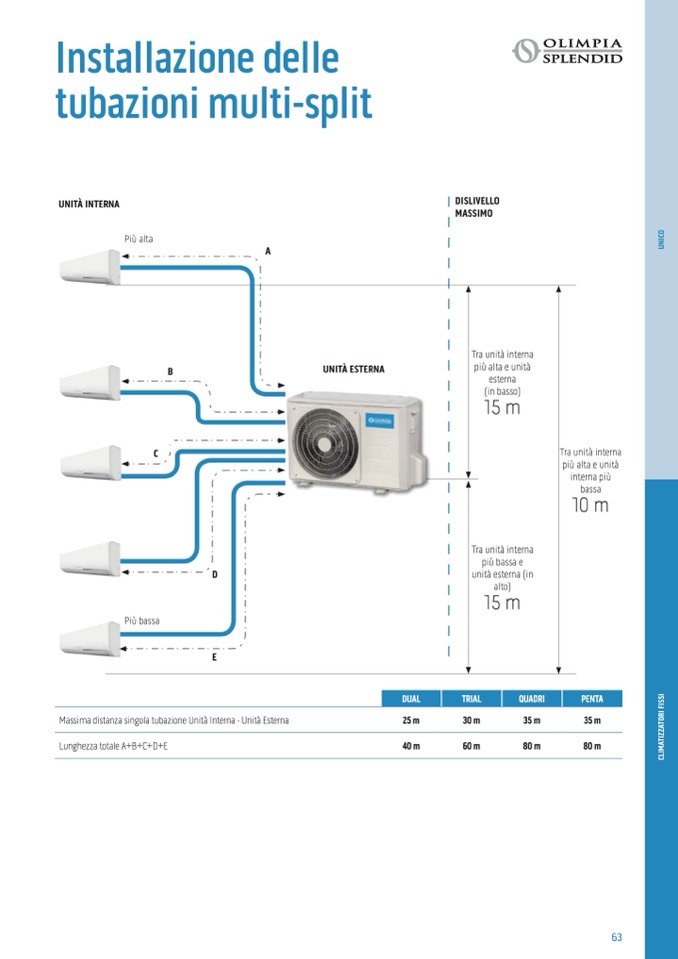

Installazione delle

tubazioni multi-split

UNITÀ INTERNA

Più alta

B

A

DISLIVELLO

MASSIMO

Tra unità interna

più alta e unità

esterna

(in basso)

15 m

10 m

UNITÀ ESTERNA

C

Tra unità interna

più alta e unità

interna più

bassa

D

E

Tra unità interna

più bassa e

unità esterna (in

alto)

15 m

Più bassa

DUAL

TRIAL

QUADRI

PENTA

Massima distanza singola tubazione Unità Interna - Unit

à Esterna

Lunghezza totale A+B+C+D+E

25 m

40 m

30 m

60 m

35 m

80 m

35 m

80 m
