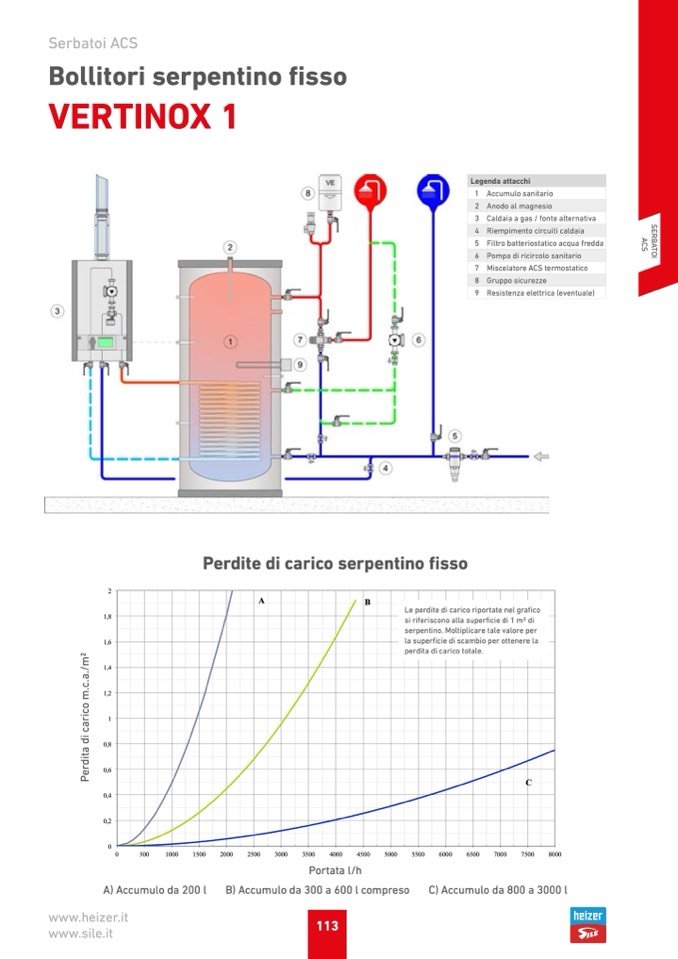

Serbatoi ACS

Bollitori serpentino fisso

VERTINOX 1

Legenda attacchi

1

Accumulo sanitario

2

Anodo al magnesio

3

Caldaia a gas / fonte alternativa

4

Riempimento circuiti caldaia

5

Filtro batteriostatico acqua fredda

6

Pompa di ricircolo sanitario

7

Miscelatore ACS termostatico

8

Gruppo sicurezze

9

Resistenza elettrica (eventuale)

Perdite di carico serpentino fisso

2

1,8

1,6

1,4

1,2

1

0,8

0,6

0,4

0,2

0

A) Accumulo da 200 l

B) Accumulo da 300 a 600 l compreso

C) Accumulo da 800 a 3000 l

www.heizer.it

www.sile.it

A

B

Le perdite di carico riportate nel grafico

si riferiscono alla superficie di 1 m2 di

serpentino. Moltiplicare tale valore per

la superficie di scambio per ottenere la

perdita di carico totale.

C

0

500

1000

1500

2000

2500

3000

3500

4000

4500

5000

5500

6000

6500

7000

7500

8000

Portata l/h
