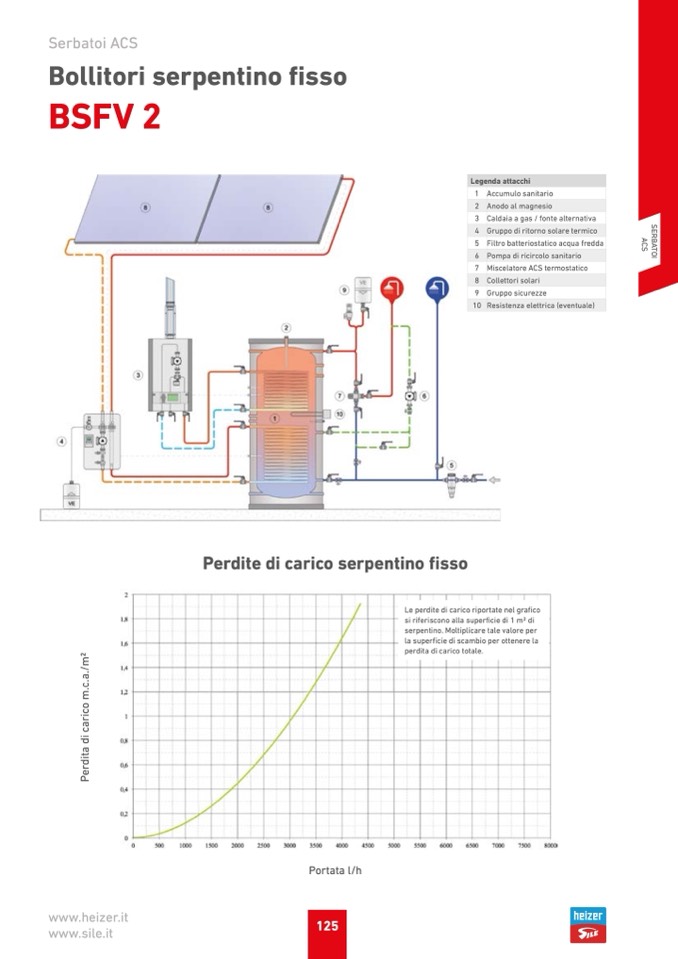

Serbatoi ACS

Bollitori serpentino fisso

BSFV 2

Legenda attacchi

1

Accumulo sanitario

2

Anodo al magnesio

3

Caldaia a gas / fonte alternativa

4

Gruppo di ritorno solare termico

5

Filtro batteriostatico acqua fredda

6

Pompa di ricircolo sanitario

7

Miscelatore ACS termostatico

8

Collettori solari

9

Gruppo sicurezze

10

Resistenza elettrica (eventuale)

Perdite di carico serpentino fisso

Portata l/h

Le perdite di carico riportate nel grafico

si riferiscono alla superficie di 1 m2 di

serpentino. Moltiplicare tale valore per

la superficie di scambio per ottenere la

perdita di carico totale.

www.heizer.it

www.sile.it

125

S

E

R

B

A

T

O

I

A

C

S

P

e

r

d

i

t

a

d

i

c

a

r

i

c

o

m

.

c

.

a

.

/

m

2
