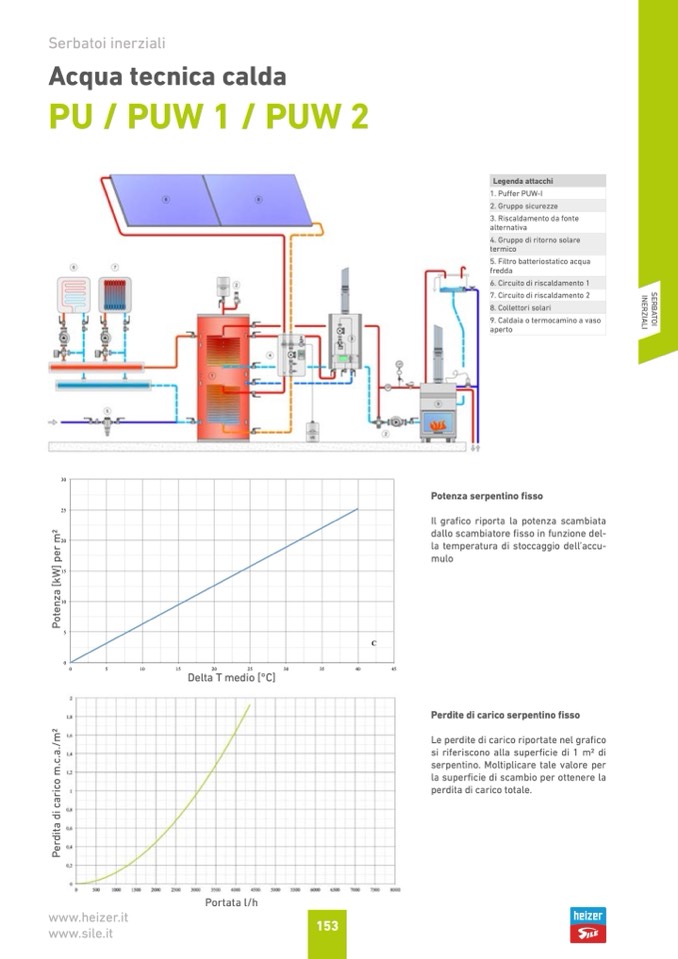

Serbatoi inerziali
Acqua tecnica calda
PU / PUW 1 / PUW 2
Legenda attacchi
1. Puffer PUW-I
2. Gruppo sicurezze
3. Riscaldamento da fonte
alternativa
4. Gruppo di ritorno solare
termico
5. Filtro batteriostatico acqua
fredda
6. Circuito di riscaldamento 1
7. Circuito di riscaldamento 2
8. Collettori solari
9. Caldaia o termocamino a vaso
aperto
30
25
20
15
10
5
0
0
5
10
15
20
25
30
35
40
45
Potenza serpentino fisso
Il grafico riporta la potenza scambiata
dallo scambiatore fisso in funzione del-
la temperatura di stoccaggio dell’accu-
mulo
C
Delta
De
T
lta
m
Tm
e
e
d
i
i
o
o
[°C
[°
]
C]
Portata l/h
Perdite di carico serpentino fisso
Le perdite di carico riportate nel grafico
si riferiscono alla superficie di 1 m2 di
serpentino. Moltiplicare tale valore per
la superficie di scambio per ottenere la
perdita di carico totale.
