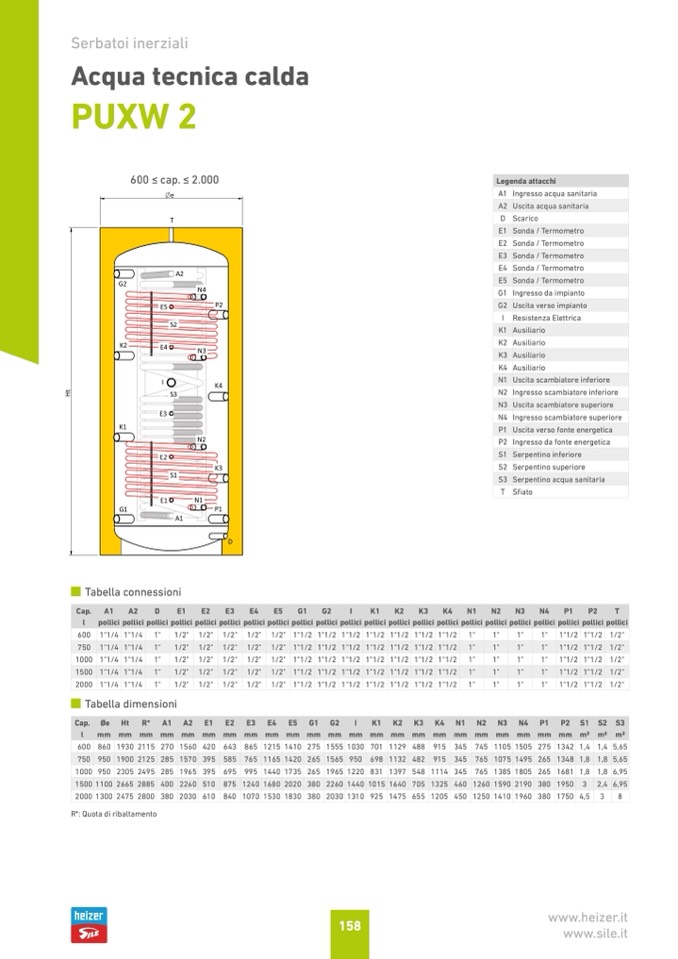

Serbatoi inerziali
Acqua tecnica calda
PUXW 2
600 ≤ cap. ≤ 2.000
Legenda attacchi
A1 Ingresso acqua sanitaria
A2 Uscita acqua sanitaria
D Scarico
E1 Sonda / Termometro
E2 Sonda / Termometro
E3 Sonda / Termometro
E4 Sonda / Termometro
E5 Sonda / Termometro
G1 Ingresso da impianto
G2 Uscita verso impianto
I Resistenza Elettrica
K1 Ausiliario
K2 Ausiliario
K3 Ausiliario
K4 Ausiliario
N1 Uscita scambiatore inferiore
N2 Ingresso scambiatore inferiore
N3 Uscita scambiatore superiore
N4 Ingresso scambiatore superiore
P1 Uscita verso fonte energetica
P2 Ingresso da fonte energetica
S1 Serpentino inferiore
S2 Serpentino superiore
S3 Serpentino acqua sanitaria
T Sfiato
Tabella connessioni
Cap.
A1
A2
D
E1
E2
E3
E4
E5
G1
G2
I
K1
K2
K3
K4
N1
N2
N3
N4
P1
P2
T
l
pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici
600 1"1/4 1"1/4 1"
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"
1"
1"
1" 1"1/2 1"1/2 1/2"
750 1"1/4 1"1/4 1"
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"
1"
1"
1" 1"1/2 1"1/2 1/2"
1000 1"1/4 1"1/4 1"
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"
1"
1"
1" 1"1/2 1"1/2 1/2"
1500 1"1/4 1"1/4 1"
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"
1"
1"
1" 1"1/2 1"1/2 1/2"
2000 1"1/4 1"1/4 1"
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"
1"
1"
1" 1"1/2 1"1/2 1/2"
Tabella dimensioni
Cap. Øe Ht
R*
A1 A2 E1
E2
E3
E4
E5 G1 G2
I
K1 K2 K3 K4 N1 N2 N3 N4 P1 P2 S1 S2 S3
l
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm m2 m2 m2
600 860 1930 2115 270 1560 420 643 865 1215 1410 275 1555 1030 701 1129 488 915 345 745 1105 1505
750 950 1900 2125 285 1570 395 585 765 1165 1420 265 1565 950 698 1132 482 915 345 765 1075 1495
1000 950 2305 2495 285 1965 395 695 995 1440 1735 265 1965 1220 831 1397 548 1114 345 765 1385 1805
1500 1100 2665 2885 400 2260 510 875 1240 1680 2020 380 2260 1440 1015 1640 705 1325 460 1260 1590 2190
2000 1300 2475 2800 380 2030 610 840 1070 1530 1830 380 2030 1310 925 1475 655 1205 450 1250 1410 1960
275 1342 1,4 1,4 5,65
265 1348 1,8 1,8 5,65
265 1681 1,8 1,8 6,95
380 1950 3 2,4 6,95
380 1750 4,5 3
8
www.heizer.it
www.sile.it
R*: Quota di ribaltamento
