Scambiatori a piastre

Scambiatori di calore a piastre ispezionabili

TH / FL / FL+

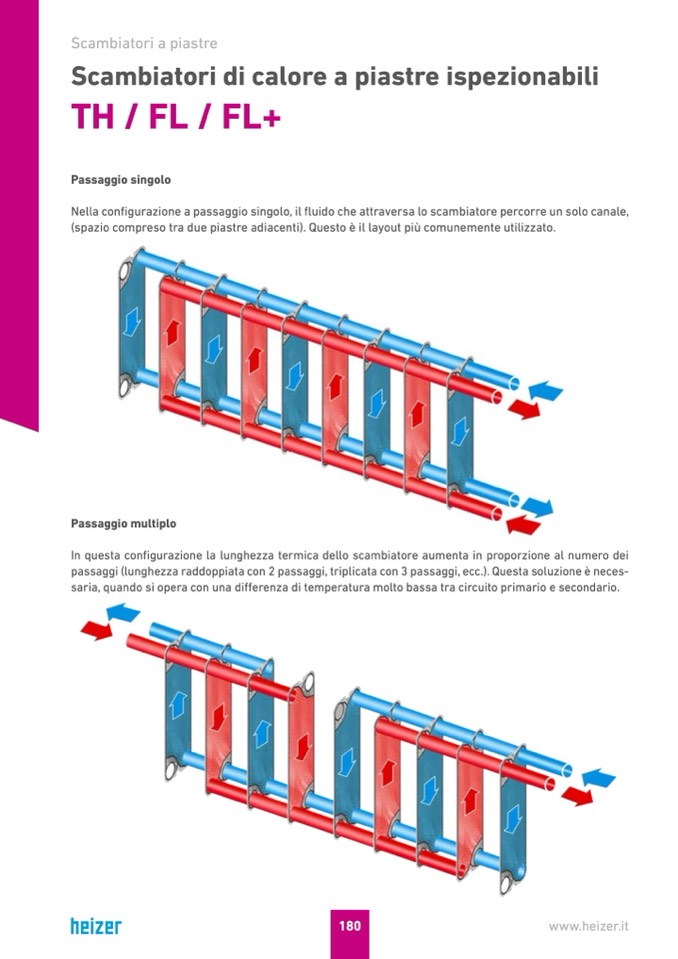

Passaggio singolo

Nella configurazione a passaggio singolo, il fluido che attraversa lo scambiatore percorre un solo canale,

(spazio compreso tra due piastre adiacenti). Questo è il layout più comunemente utilizzato.

Passaggio multiplo

In questa configurazione la lunghezza termica dello scambiatore aumenta in proporzione al numero dei

passaggi (lunghezza raddoppiata con 2 passaggi, triplicata con 3 passaggi, ecc.). Questa soluzione è neces-

saria, quando si opera con una differenza di temperatura molto bassa tra circuito primario e secondario.
