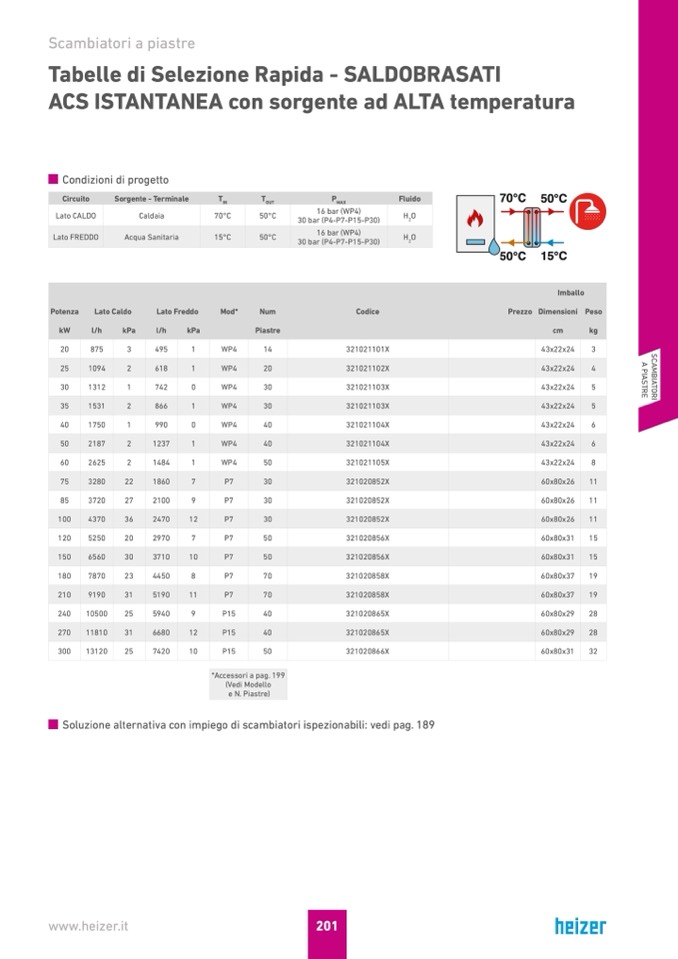

Scambiatori a piastre

Tabelle di Selezione Rapida - SALDOBRASATI

ACS ISTANTANEA con sorgente ad ALTA temperatura

Condizioni di progetto

70°C 50°C

50°C 15°C

Circuito

Sorgente - Terminale

T

IN

T

OUT

P

MAX

Fluido

Lato CALDO

Caldaia

70°C

50°C

16 bar (WP4)

30 bar (P4-P7-P15-P30)

H

2

O

Lato FREDDO

Acqua Sanitaria

15°C

50°C

16 bar (WP4)

30 bar (P4-P7-P15-P30)

H

2

O

Imballo

Potenza

Lato Caldo

Lato Freddo

Mod*

Num

Codice

Prezzo Dimensioni Peso

kW

l/h

kPa

l/h

kPa

Piastre

cm

kg

20

875

3

495

1

WP4

14

321021101X

43x22x24

3

25

1094

2

618

1

WP4

20

321021102X

43x22x24

4

30

1312

1

742

0

WP4

30

321021103X

43x22x24

5

35

1531

2

866

1

WP4

30

321021103X

43x22x24

5

40

1750

1

990

0

WP4

40

321021104X

43x22x24

6

50

2187

2

1237

1

WP4

40

321021104X

43x22x24

6

60

2625

2

1484

1

WP4

50

321021105X

43x22x24

8

75

3280

22

1860

7

P7

30

321020852X

60x80x26

11

85

3720

27

2100

9

P7

30

321020852X

60x80x26

11

100

4370

36

2470

12

P7

30

321020852X

60x80x26

11

120

5250

20

2970

7

P7

50

321020856X

60x80x31

15

150

6560

30

3710

10

P7

50

321020856X

60x80x31

15

180

7870

23

4450

8

P7

70

321020858X

60x80x37

19

210

9190

31

5190

11

P7

70

321020858X

60x80x37

19

240

10500

25

5940

9

P15

40

321020865X

60x80x29

28

270

11810

31

6680

12

P15

40

321020865X

60x80x29

28

300

13120

25

7420

10

P15

50

321020866X

60x80x31

32

*Accessori a pag. 199

(Vedi Modello

e N. Piastre)

Soluzione alternativa con impiego di scambiatori ispezionabili: vedi pag. 189
