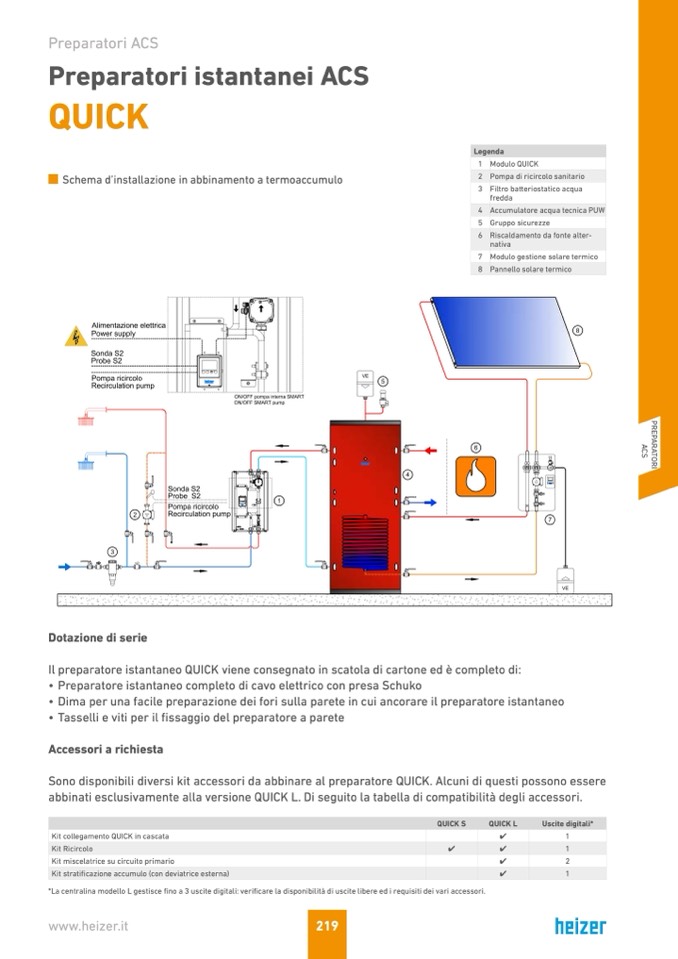

Schema d’installazione in abbinamento a termoaccumulo
Legenda
1 Modulo QUICK
2 Pompa di ricircolo sanitario
3 Filtro batteriostatico acqua
fredda
4 Accumulatore acqua tecnica PUW
5 Gruppo sicurezze
6 Riscaldamento da fonte alter-
nativa
7 Modulo gestione solare termico
8 Pannello solare termico
P
R
E
P
A
R
A
T
O
R
I
A
C
S
Kit collegamento QUICK in cascata
Kit Ricircolo
Kit miscelatrice su circuito primario
Kit stratificazione accumulo (con deviatrice esterna)
QUICK S
✔
QUICK L
✔
✔
✔
✔
Uscite digitali*
1
1
2
1
*La centralina modello L gestisce fino a 3 uscite digitali: verificare la disponibilità di uscite libere ed i requisiti dei vari accessori.
