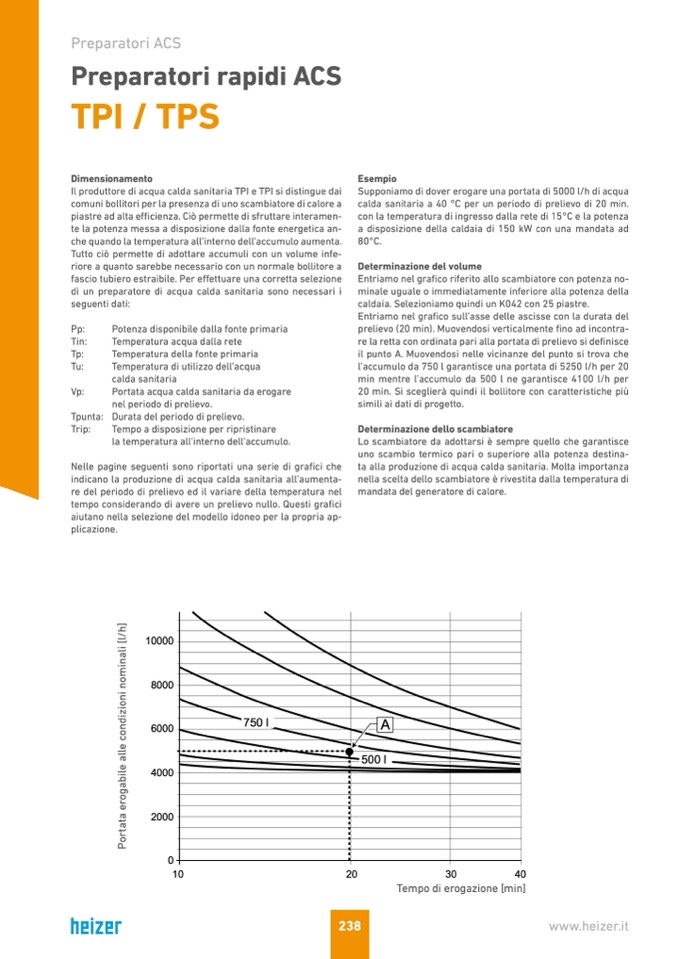

Preparatori ACS
Preparatori rapidi ACS
TPI / TPS
Dimensionamento
Il produttore di acqua calda sanitaria TPI e TPI si distingue dai
comuni bollitori per la presenza di uno scambiatore di calore a
piastre ad alta efficienza. Ciò permette di sfruttare interamen-
te la potenza messa a disposizione dalla fonte energetica an-
che quando la temperatura all’interno dell’accumulo aumenta.
Tutto ciò permette di adottare accumuli con un volume infe-
riore a quanto sarebbe necessario con un normale bollitore a
fascio tubiero estraibile. Per effettuare una corretta selezione
di un preparatore di acqua calda sanitaria sono necessari i
seguenti dati:
Pp:
Potenza disponibile dalla fonte primaria
Tin:
Temperatura acqua dalla rete
Tp:
Temperatura della fonte primaria
Tu:
Temperatura di utilizzo dell’acqua
calda sanitaria
Vp:
Portata acqua calda sanitaria da erogare
nel periodo di prelievo.
Tpunta: Durata del periodo di prelievo.
Trip:
Tempo a disposizione per ripristinare
la temperatura all’interno dell’accumulo.
Nelle pagine seguenti sono riportati una serie di grafici che
indicano la produzione di acqua calda sanitaria all’aumenta-
re del periodo di prelievo ed il variare della temperatura nel
tempo considerando di avere un prelievo nullo. Questi grafici
aiutano nella selezione del modello idoneo per la propria ap-
plicazione.
10000
8000
6000
4000
2000
0
10
2
0
3
0
40
Esempio
Supponiamo di dover erogare una portata di 5000 l/h di acqua
calda sanitaria a 40 °C per un periodo di prelievo di 20 min.
con la temperatura di ingresso dalla rete di 15°C e la potenza
a disposizione della caldaia di 150 kW con una mandata ad
80°C.
Determinazione del volume
Entriamo nel grafico riferito allo scambiatore con potenza no-
minale uguale o immediatamente inferiore alla potenza della
caldaia. Selezioniamo quindi un K042 con 25 piastre.
Entriamo nel grafico sull’asse delle ascisse con la durata del
prelievo (20 min). Muovendosi verticalmente fino ad incontra-
re la retta con ordinata pari alla portata di prelievo si definisce
il punto A. Muovendosi nelle vicinanze del punto si trova che
l’accumulo da 750 l garantisce una portata di 5250 l/h per 20
min mentre l’accumulo da 500 l ne garantisce 4100 l/h per
20 min. Si sceglierà quindi il bollitore con caratteristiche più
simili ai dati di progetto.
Determinazione dello scambiatore
Lo scambiatore da adottarsi è sempre quello che garantisce
uno scambio termico pari o superiore alla potenza destina-
ta alla produzione di acqua calda sanitaria. Molta importanza
nella scelta dello scambiatore è rivestita dalla temperatura di
mandata del generatore di calore.
750 l
A
500 l
Tempo di erogazione [min]
Tempo di erogazione [min]
