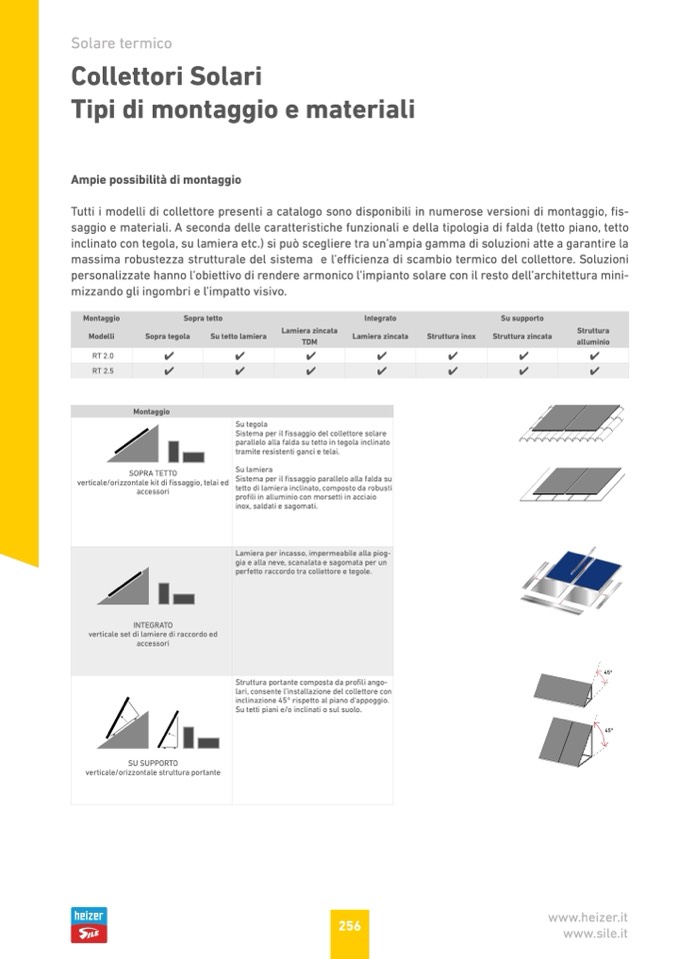

Solare termico

Collettori Solari

Tipi di montaggio e materiali

Ampie possibilità di montaggio

Tutti i modelli di collettore presenti a catalogo sono disponibili in numerose versioni di montaggio, fis-

saggio e materiali. A seconda delle caratteristiche funzionali e della tipologia di falda (tetto piano, tetto

inclinato con tegola, su lamiera etc.) si può scegliere tra un’ampia gamma di soluzioni atte a garantire la

massima robustezza strutturale del sistema e l’efficienza di scambio termico del collettore. Soluzioni

personalizzate hanno l’obiettivo di rendere armonico l’impianto solare con il resto dell’architettura mini-

mizzando gli ingombri e l’impatto visivo.

Montaggio

Sopra tetto

Modelli

Sopra tegola

Su tetto lamiera

Lamiera zincata

TDM

Integrato

Lamiera zincata

Struttura inox

Su supporto

Struttura zincata

Struttura

alluminio

RT2.0

✔

✔

✔

✔

✔

✔

✔

RT2.5

✔

✔

✔

✔

✔

✔

✔

Montaggio

SOPRA TETTO

verticale/orizzontale kit di fissaggio, telai ed

accessori

INTEGRATO

verticale set di lamiere di raccordo ed

accessori

SU SUPPORTO

verticale/orizzontale struttura portante

Su tegola

Sistema per il fissaggio del collettore solare

parallelo alla falda su tetto in tegola inclinato

tramite resistenti ganci e telai.

Su lamiera

Sistema per il fissaggio parallelo alla falda su

tetto di lamiera inclinato, composto da robusti

profili in alluminio con morsetti in acciaio

inox, saldati e sagomati.

Lamiera per incasso, impermeabile alla piog-

gia e alla neve, scanalata e sagomata per un

perfetto raccordo tra collettore e tegole.

Struttura portante composta da profili ango-

lari, consente l’installazione del collettore con

inclinazione 45° rispetto al piano d’appoggio.

Su tetti piani e/o inclinati o sul suolo.

45°

45°

256
