Solare termico
Accessori per collettori solari

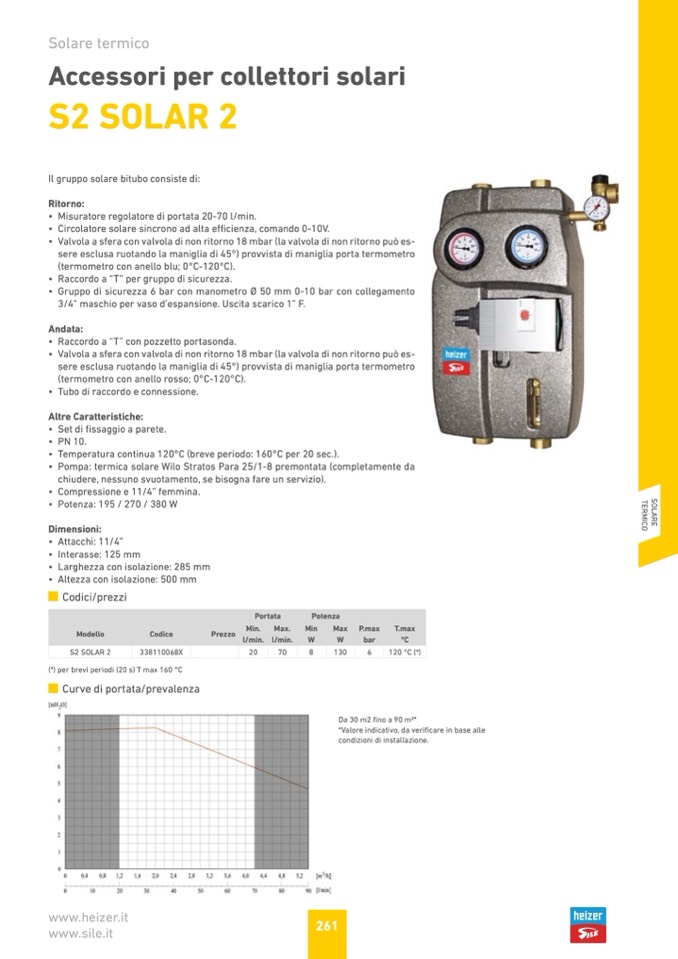

S2 SOLAR 2
Il gruppo solare bitubo consiste di:
Ritorno:
• Misuratore regolatore di portata 20-70 l/min.
• Circolatore solare sincrono ad alta efficienza, comando 0-10V.
• Valvola a sfera con valvola di non ritorno 18 mbar (la valvola di non ritorno può es-
sere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro
(termometro con anello blu; 0°C-120°C).
• Raccordo a “T” per gruppo di sicurezza.
• Gruppo di sicurezza 6 bar con manometro Ø 50 mm 0-10 bar con collegamento
3/4” maschio per vaso d’espansione. Uscita scarico 1” F.
Andata:
• Raccordo a “T” con pozzetto portasonda.
• Valvola a sfera con valvola di non ritorno 18 mbar (la valvola di non ritorno può es-
sere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro
(termometro con anello rosso; 0°C-120°C).
• Tubo di raccordo e connessione.
Altre Caratteristiche:
• Set di fissaggio a parete.
• PN 10.
• Temperatura continua 120°C (breve periodo: 160°C per 20 sec.).
• Pompa: termica solare Wilo Stratos Para 25/1-8 premontata (completamente da
chiudere, nessuno svuotamento, se bisogna fare un servizio).
• Compressione e 11/4” femmina.
• Potenza: 195 / 270 / 380 W
Dimensioni:
• Attacchi: 11/4”
• Interasse: 125 mm
• Larghezza con isolazione: 285 mm
• Altezza con isolazione: 500 mm
Codici/prezzi
(*) per brevi periodi (20 s) T max 160 °C
Curve di portata/prevalenza
Portata
Potenza
Modello
Codice
Prezzo
Min.
l/min.
Max.
l/min.
Min
W
Max
W
P.max
bar
T.max
°C
S2 SOLAR 2
338110068X
20
70
8
130
6
120 °C (*)
Da 30 m2 fino a 90 m2*
*Valore indicativo, da verificare in base alle
condizioni di installazione.
