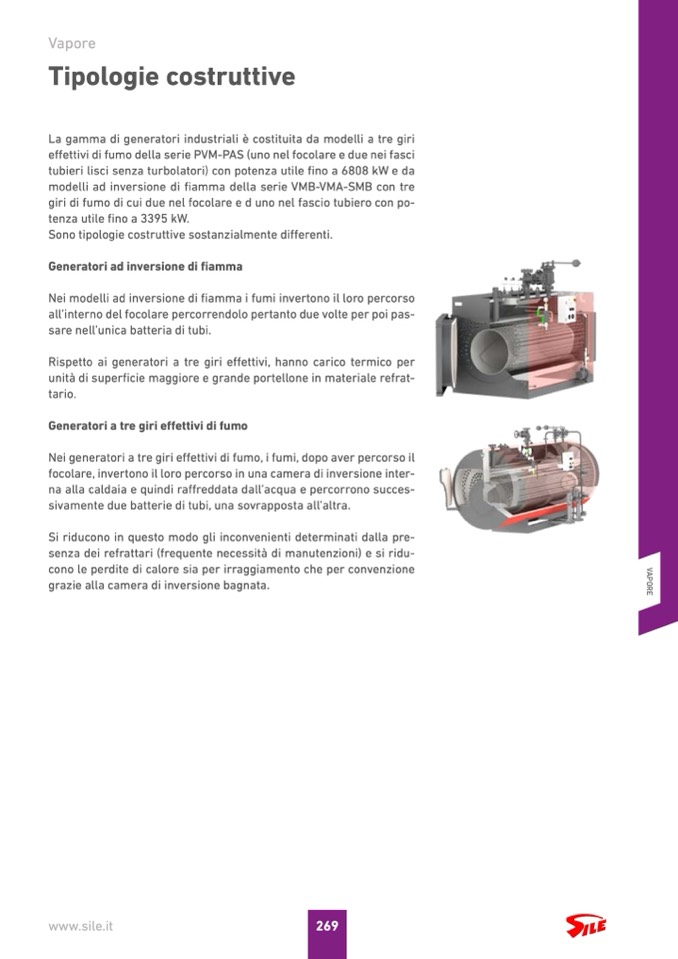

Vapore

Tipologie costruttive

La gamma di generatori industriali è costituita da modelli a tre giri

effettivi di fumo della serie PVM-PAS (uno nel focolare e due nei fasci

tubieri lisci senza turbolatori) con potenza utile fino a 6808 kW e da

modelli ad inversione di fiamma della serie VMB-VMA-SMB con tre

giri di fumo di cui due nel focolare e d uno nel fascio tubiero con po-

tenza utile fino a 3395 kW.

Sono tipologie costruttive sostanzialmente differenti.

Generatori ad inversione di fiamma

Nei modelli ad inversione di fiamma i fumi invertono il loro percorso

all’interno del focolare percorrendolo pertanto due volte per poi pas-

sare nell’unica batteria di tubi.

Rispetto ai generatori a tre giri effettivi, hanno carico termico per

unità di superficie maggiore e grande portellone in materiale refrat-

tario.

Generatori a tre giri effettivi di fumo

Nei generatori a tre giri effettivi di fumo, i fumi, dopo aver percorso il

focolare, invertono il loro percorso in una camera di inversione inter-

na alla caldaia e quindi raffreddata dall’acqua e percorrono succes-

sivamente due batterie di tubi, una sovrapposta all’altra.

Si riducono in questo modo gli inconvenienti determinati dalla pre-

senza dei refrattari (frequente necessità di manutenzioni) e si ridu-

cono le perdite di calore sia per irraggiamento che per convenzione

grazie alla camera di inversione bagnata.
