Caldaie

Accessori per Caldaie ≤ 35 kW

KIT AC-TC - scarico fumi concentrico a parete e a tetto

NORMA UNI 7129:2015.

“I condotti di adduzione dell’aria comburente e scarico dei fumi, provvisti del relativo terminale, de-

vono essere forniti direttamente dal costruttore della caldaia in quanto costituiscono parte integrante

della stessa”.

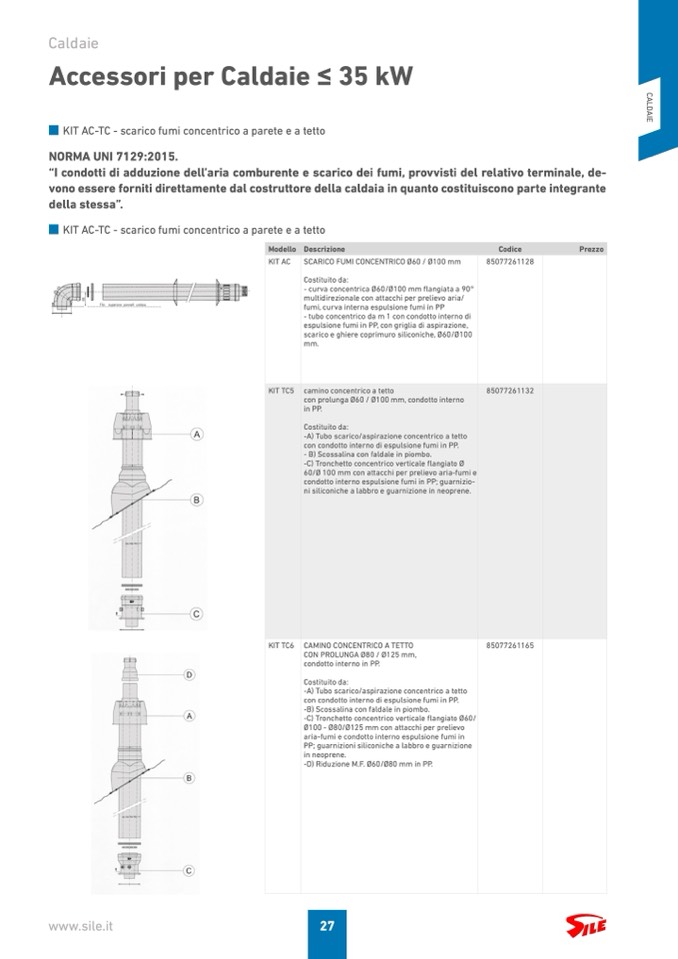

KIT AC-TC - scarico fumi concentrico a parete e a tetto

Modello

Descrizione

Codice

Prezzo

KIT AC

SCARICO FUMI CONCENTRICO Ø60 / Ø100 mm

Costituito da:

- curva concentrica Ø60/Ø100 mm flangiata a 90°

multidirezionale con attacchi per prelievo aria/

fumi, curva interna espulsione fumi in PP

- tubo concentrico da m 1 con condotto interno di

espulsione fumi in PP, con griglia di aspirazione,

scarico e ghiere coprimuro siliconiche, Ø60/Ø100

mm.

85077261128

KIT TC5

camino concentrico a tetto

con prolunga Ø60 / Ø100 mm, condotto interno

in PP.

Costituito da:

-A) Tubo scarico/aspirazione concentrico a tetto

con condotto interno di espulsione fumi in PP.

- B) Scossalina con faldale in piombo.

-C) Tronchetto concentrico verticale flangiato Ø

60/Ø 100 mm con attacchi per prelievo aria-fumi e

condotto interno espulsione fumi in PP; guarnizio-

ni siliconiche a labbro e guarnizione in neoprene.

85077261132

KIT TC6

CAMINO CONCENTRICO A TETTO

CON PROLUNGA Ø80 / Ø125 mm,

condotto interno in PP.

Costituito da:

-A) Tubo scarico/aspirazione concentrico a tetto

con condotto interno di espulsione fumi in PP.

-B) Scossalina con faldale in piombo.

-C) Tronchetto concentrico verticale flangiato Ø60/

Ø100 - Ø80/Ø125 mm con attacchi per prelievo

aria-fumi e condotto interno espulsione fumi in

PP; guarnizioni siliconiche a labbro e guarnizione

in neoprene.

-D) Riduzione M.F. Ø60/Ø80 mm in PP.

85077261165
