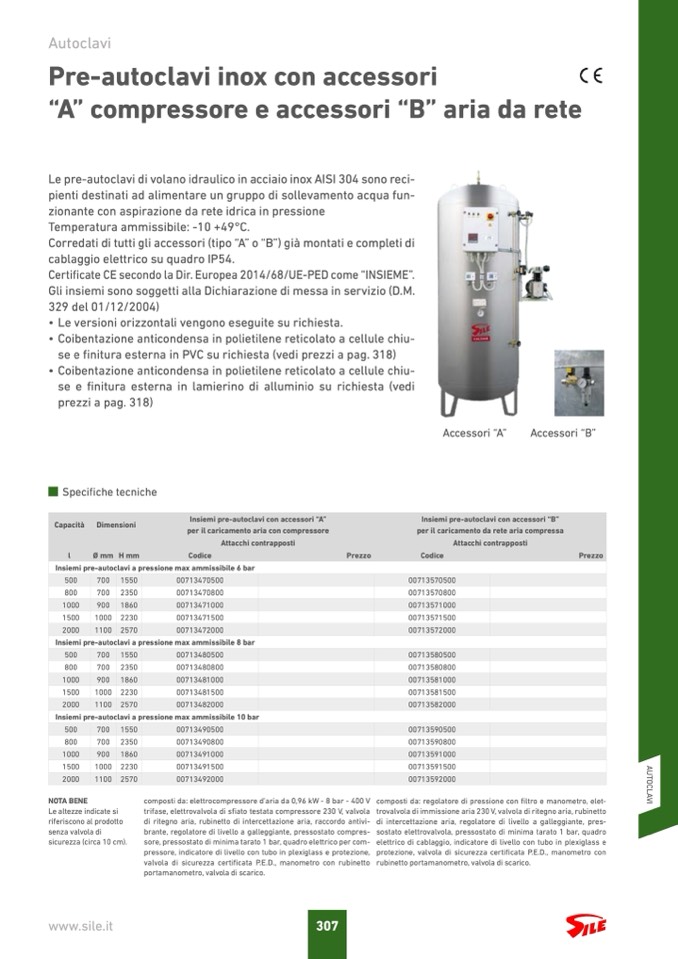

Autoclavi
Pre-autoclavi inox con accessori
“A” compressore e accessori “B” aria da rete
Le pre-autoclavi di volano idraulico in acciaio inox AISI 304 sono reci-
pienti destinati ad alimentare un gruppo di sollevamento acqua fun-
zionante con aspirazione da rete idrica in pressione
Temperatura ammissibile: -10 +49°C.
Corredati di tutti gli accessori (tipo “A” o “B”) già montati e completi di
cablaggio elettrico su quadro IP54.
Certificate CE secondo la Dir. Europea 2014/68/UE-PED come “INSIEME”.
Gli insiemi sono soggetti alla Dichiarazione di messa in servizio (D.M.
329 del 01/12/2004)
• Le versioni orizzontali vengono eseguite su richiesta.
• Coibentazione anticondensa in polietilene reticolato a cellule chiu-
se e finitura esterna in PVC su richiesta (vedi prezzi a pag. 318)
• Coibentazione anticondensa in polietilene reticolato a cellule chiu-
se e finitura esterna in lamierino di alluminio su richiesta (vedi
prezzi a pag. 318)
Specifiche tecniche
Accessori “A”
Accessori “B”
Capacità
Dimensioni
Insiemi pre-autoclavi con accessori “A”
per il caricamento aria con compressore
Insiemi pre-autoclavi con accessori “B”
per il caricamento da rete aria compressa
Attacchi contrapposti
Attacchi contrapposti
l
Ø mm
H mm
Codice
Prezzo
Codice
Prezzo
Insiemi pre-autoclavi a pressione max ammissibile 6 bar
500
700
1550
00713470500
00713570500
800
700
2350
00713470800
00713570800
1000
900
1860
00713471000
00713571000
1500
1000
2230
00713471500
00713571500
2000
1100
2570
00713472000
00713572000
Insiemi pre-autoclavi a pressione max ammissibile 8 bar
500
700
1550
00713480500
00713580500
800
700
2350
00713480800
00713580800
1000
900
1860
00713481000
00713581000
1500
1000
2230
00713481500
00713581500
2000
1100
2570
00713482000
00713582000
Insiemi pre-autoclavi a pressione max ammissibile 10 bar
500
700
1550
00713490500
00713590500
800
700
2350
00713490800
00713590800
1000
900
1860
00713491000
00713591000
1500
1000
2230
00713491500
00713591500
2000
1100
2570
00713492000
00713592000
NOTA BENE
Le altezze indicate si
riferiscono al prodotto
senza valvola di
sicurezza (circa 10 cm).
composti da: elettrocompressore d’aria da 0,96 kW - 8 bar - 400 V
trifase, elettrovalvola di sfiato testata compressore 230 V, valvola
di ritegno aria, rubinetto di intercettazione aria, raccordo antivi-
brante, regolatore di livello a galleggiante, pressostato compres-
sore, pressostato di minima tarato 1 bar, quadro elettrico per com-
pressore, indicatore di livello con tubo in plexiglass e protezione,
valvola di sicurezza certificata P.E.D., manometro con rubinetto
portamanometro, valvola di scarico.
composti da: regolatore di pressione con filtro e manometro, elet-
trovalvola di immissione aria 230 V, valvola di ritegno aria, rubinetto
di intercettazione aria, regolatore di livello a galleggiante, pres-
sostato elettrovalvola, pressostato di minima tarato 1 bar, quadro
elettrico di cablaggio, indicatore di livello con tubo in plexiglass e
protezione, valvola di sicurezza certificata P.E.D., manometro con
rubinetto portamanometro, valvola di scarico.
