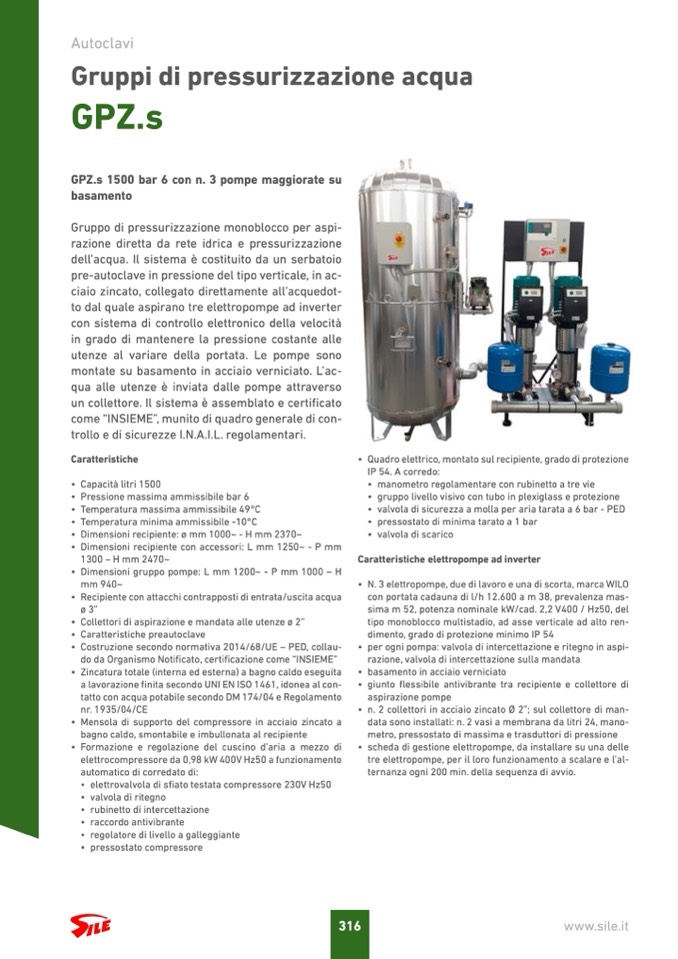

Autoclavi

Gruppi di pressurizzazione acqua

GPZ.s

GPZ.s 1500 bar 6 con n. 3 pompe maggiorate su

basamento

Gruppo di pressurizzazione monoblocco per aspi-

razione diretta da rete idrica e pressurizzazione

dell’acqua. Il sistema è costituito da un serbatoio

pre-autoclave in pressione del tipo verticale, in ac-

ciaio zincato, collegato direttamente all’acquedot-

to dal quale aspirano tre elettropompe ad inverter

con sistema di controllo elettronico della velocità

in grado di mantenere la pressione costante alle

utenze al variare della portata. Le pompe sono

montate su basamento in acciaio verniciato. L’ac-

qua alle utenze è inviata dalle pompe attraverso

un collettore. Il sistema è assemblato e certificato

come “INSIEME”, munito di quadro generale di con-

trollo e di sicurezze I.N.A.I.L. regolamentari.

Caratteristiche

• Capacità litri 1500

• Pressione massima ammissibile bar 6

• Temperatura massima ammissibile 49°C

• Temperatura minima ammissibile -10°C

• Dimensioni recipiente: ø mm 1000~ - H mm 2370~

• Dimensioni recipiente con accessori: L mm 1250~ - P mm

1300 – H mm 2470~

• Dimensioni gruppo pompe: L mm 1200~ - P mm 1000 – H

mm 940~

• Recipiente con attacchi contrapposti di entrata/uscita acqua

ø 3”

• Collettori di aspirazione e mandata alle utenze ø 2”

• Caratteristiche preautoclave

• Costruzione secondo normativa 2014/68/UE – PED, collau-

do da Organismo Notificato, certificazione come “INSIEME”

• Zincatura totale (interna ed esterna) a bagno caldo eseguita

a lavorazione finita secondo UNI EN ISO 1461, idonea al con-

tatto con acqua potabile secondo DM 174/04 e Regolamento

nr. 1935/04/CE

• Mensola di supporto del compressore in acciaio zincato a

bagno caldo, smontabile e imbullonata al recipiente

• Formazione e regolazione del cuscino d’aria a mezzo di

elettrocompressore da 0,98 kW 400V Hz50 a funzionamento

automatico di corredato di:

• elettrovalvola di sfiato testata compressore 230V Hz50

• valvola di ritegno

• rubinetto di intercettazione

• raccordo antivibrante

• regolatore di livello a galleggiante

• pressostato compressore

• Quadro elettrico, montato sul recipiente, grado di protezione

IP 54. A corredo:

• manometro regolamentare con rubinetto a tre vie

• gruppo livello visivo con tubo in plexiglass e protezione

• valvola di sicurezza a molla per aria tarata a 6 bar - PED

• pressostato di minima tarato a 1 bar

• valvola di scarico

Caratteristiche elettropompe ad inverter

• N. 3 elettropompe, due di lavoro e una di scorta, marca WILO

con portata cadauna di l/h 12.600 a m 38, prevalenza mas-

sima m 52, potenza nominale kW/cad. 2,2 V400 / Hz50, del

tipo monoblocco multistadio, ad asse verticale ad alto ren-

dimento, grado di protezione minimo IP 54

• per ogni pompa: valvola di intercettazione e ritegno in aspi-

razione, valvola di intercettazione sulla mandata

• basamento in acciaio verniciato

• giunto flessibile antivibrante tra recipiente e collettore di

aspirazione pompe

• n. 2 collettori in acciaio zincato Ø 2”; sul collettore di man-

data sono installati: n. 2 vasi a membrana da litri 24, mano-

metro, pressostato di massima e trasduttori di pressione

• scheda di gestione elettropompe, da installare su una delle

tre elettropompe, per il loro funzionamento a scalare e l’al-

ternanza ogni 200 min. della sequenza di avvio.
