Caldaie

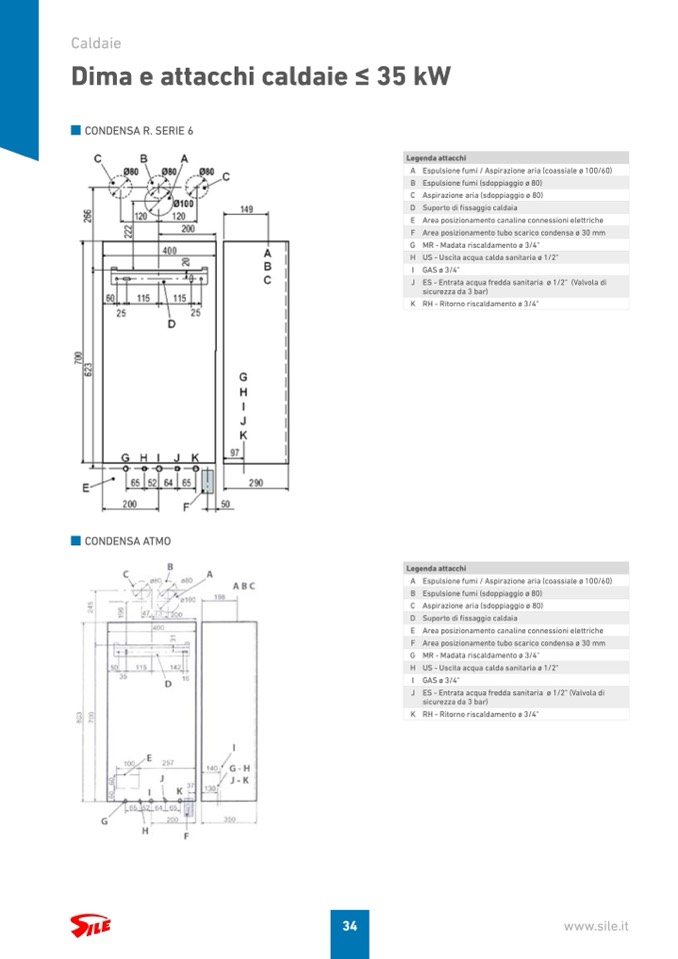

Dima e attacchi caldaie ≤ 35 kW

CONDENSA R. SERIE 6

CONDENSA ATMO

Legenda attacchi

A

Espulsione fumi / Aspirazione aria (coassiale ø 100/60)

B

Espulsione fumi (sdoppiaggio ø 80)

C

Aspirazione aria (sdoppiaggio ø 80)

D

Suporto di fissaggio caldaia

E

Area posizionamento canaline connessioni elettriche

F

Area posizionamento tubo scarico condensa ø 30 mm

G

MR - Madata riscaldamento ø 3/4"

H

US - Uscita acqua calda sanitaria ø 1/2"

I

GAS ø 3/4"

J

ES - Entrata acqua fredda sanitaria ø 1/2" (Valvola di

sicurezza da 3 bar)

K

RH - Ritorno riscaldamento ø 3/4"

Legenda attacchi

A

Espulsione fumi / Aspirazione aria (coassiale ø 100/60)

B

Espulsione fumi (sdoppiaggio ø 80)

C

Aspirazione aria (sdoppiaggio ø 80)

D

Suporto di fissaggio caldaia

E

Area posizionamento canaline connessioni elettriche

F

Area posizionamento tubo scarico condensa ø 30 mm

G

MR - Madata riscaldamento ø 3/4"

H

US - Uscita acqua calda sanitaria ø 1/2"

I

GAS ø 3/4"

J

ES - Entrata acqua fredda sanitaria ø 1/2" (Valvola di

sicurezza da 3 bar)

K

RH - Ritorno riscaldamento ø 3/4"
