Caldaie

Centrale termica:

Guida passo passo per la costruzione di un

preventivo di caldaie in cascata.

1) SELEZIONARE IL MODELLO DI CASCATA

richiesto in funzione della potenza utile in tabella (DUOCASCATA

300, potenza utile totale 291,3 kW);

2) SCEGLIERE IN TABELLA LA COMPOSIZIONE DEL SISTEMA

(es. DUOCASCATA 300 è composto da n°3 caldaie CONDENSA 100 N)

3) Scegliere ed aggiungere gli accessori opzionali tra quelli indi-

cati a pag. 44

(vedi esempio sottostante):

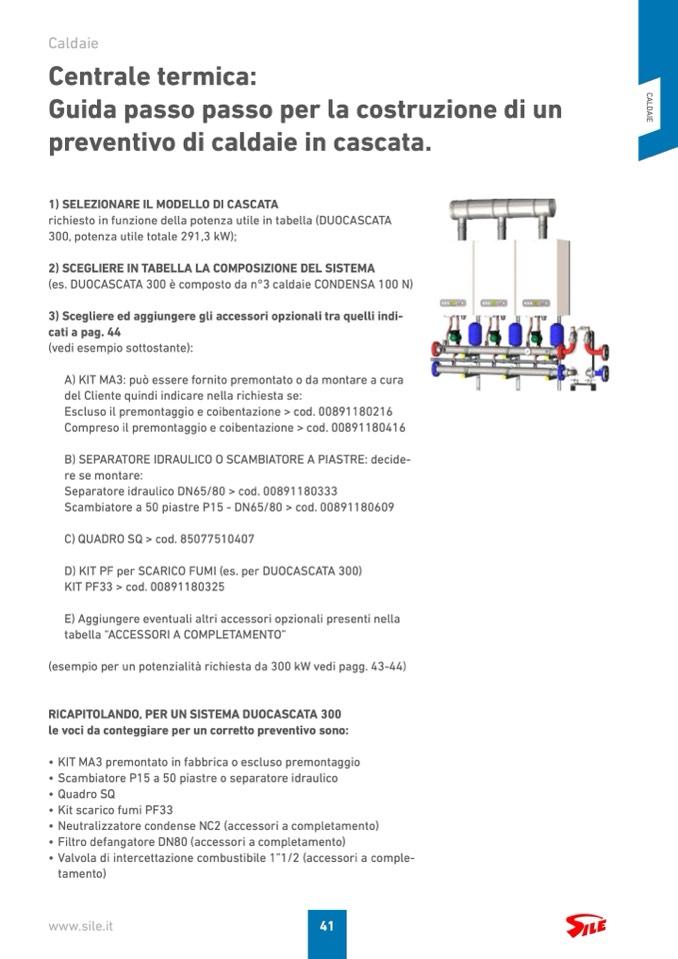

A) KIT MA3: può essere fornito premontato o da montare a cura

del Cliente quindi indicare nella richiesta se:

Escluso il premontaggio e coibentazione > cod. 00891180216

Compreso il premontaggio e coibentazione > cod. 00891180416

B) SEPARATORE IDRAULICO O SCAMBIATORE A PIASTRE: decide-

re se montare:

Separatore idraulico DN65/80 > cod. 00891180333

Scambiatore a 50 piastre P15 - DN65/80 > cod. 00891180609

C) QUADRO SQ > cod. 85077510407

D) KIT PF per SCARICO FUMI (es. per DUOCASCATA 300)

KIT PF33 > cod. 00891180325

E) Aggiungere eventuali altri accessori opzionali presenti nella

tabella “ACCESSORI A COMPLETAMENTO”

(esempio per un potenzialità richiesta da 300 kW vedi pagg. 43-44)

RICAPITOLANDO, PER UN SISTEMA DUOCASCATA 300

le voci da conteggiare per un corretto preventivo sono:

• KIT MA3 premontato in fabbrica o escluso premontaggio

• Scambiatore P15 a 50 piastre o separatore idraulico

• Quadro SQ

• Kit scarico fumi PF33

• Neutralizzatore condense NC2 (accessori a completamento)

• Filtro defangatore DN80 (accessori a completamento)

• Valvola di intercettazione combustibile 1”1/2 (accessori a comple-

tamento)

www.sile.it

41
