Caldaie

Soluzioni ibride

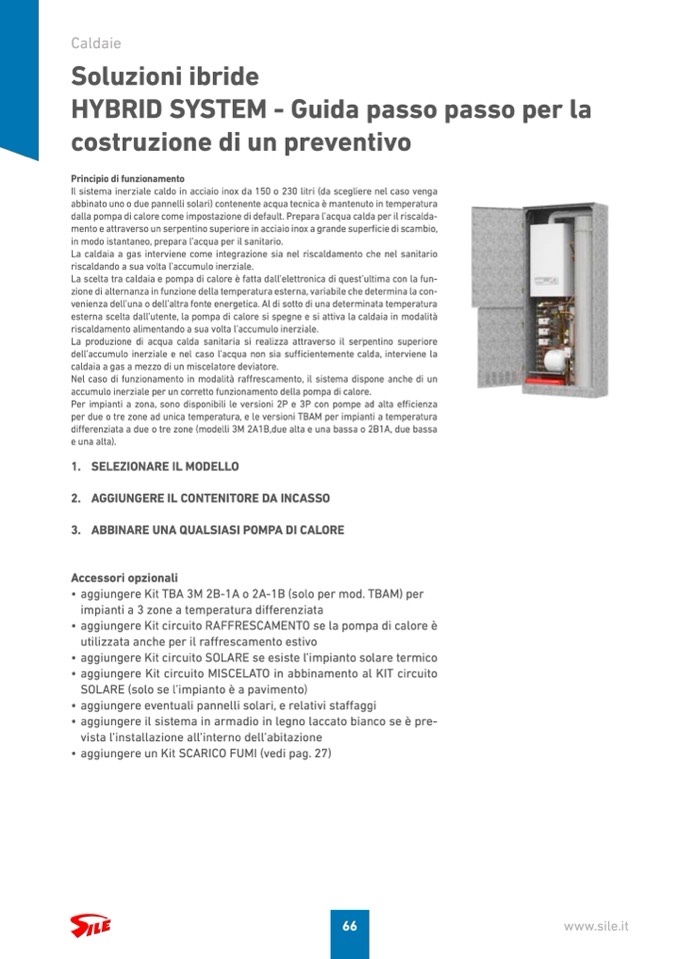

HYBRID SYSTEM - Guida passo passo per la

costruzione di un preventivo

Principio di funzionamento

Il sistema inerziale caldo in acciaio inox da 150 o 230 litri (da scegliere nel caso venga

abbinato uno o due pannelli solari) contenente acqua tecnica è mantenuto in temperatura

dalla pompa di calore come impostazione di default. Prepara l’acqua calda per il riscalda-

mento e attraverso un serpentino superiore in acciaio inox a grande superficie di scambio,

in modo istantaneo, prepara l’acqua per il sanitario.

La caldaia a gas interviene come integrazione sia nel riscaldamento che nel sanitario

riscaldando a sua volta l’accumulo inerziale.

La scelta tra caldaia e pompa di calore è fatta dall’elettronica di quest’ultima con la fun-

zione di alternanza in funzione della temperatura esterna, variabile che determina la con-

venienza dell’una o dell’altra fonte energetica. Al di sotto di una determinata temperatura

esterna scelta dall’utente, la pompa di calore si spegne e si attiva la caldaia in modalità

riscaldamento alimentando a sua volta l’accumulo inerziale.

La produzione di acqua calda sanitaria si realizza attraverso il serpentino superiore

dell’accumulo inerziale e nel caso l’acqua non sia sufficientemente calda, interviene la

caldaia a gas a mezzo di un miscelatore deviatore.

Nel caso di funzionamento in modalità raffrescamento, il sistema dispone anche di un

accumulo inerziale per un corretto funzionamento della pompa di calore.

Per impianti a zona, sono disponibili le versioni 2P e 3P con pompe ad alta efficienza

per due o tre zone ad unica temperatura, e le versioni TBAM per impianti a temperatura

differenziata a due o tre zone (modelli 3M 2A1B,due alta e una bassa o 2B1A, due bassa

e una alta).

1. SELEZIONARE IL MODELLO

2. AGGIUNGERE IL CONTENITORE DA INCASSO

3. ABBINARE UNA QUALSIASI POMPA DI CALORE

Accessori opzionali

• aggiungere Kit TBA 3M 2B-1A o 2A-1B (solo per mod. TBAM) per

impianti a 3 zone a temperatura differenziata

• aggiungere Kit circuito RAFFRESCAMENTO se la pompa di calore è

utilizzata anche per il raffrescamento estivo

• aggiungere Kit circuito SOLARE se esiste l’impianto solare termico

• aggiungere Kit circuito MISCELATO in abbinamento al KIT circuito

SOLARE (solo se l’impianto è a pavimento)

• aggiungere eventuali pannelli solari, e relativi staffaggi

• aggiungere il sistema in armadio in legno laccato bianco se è pre-

vista l’installazione all’interno dell’abitazione

• aggiungere un Kit SCARICO FUMI (vedi pag. 27)

www.sile.it

66
