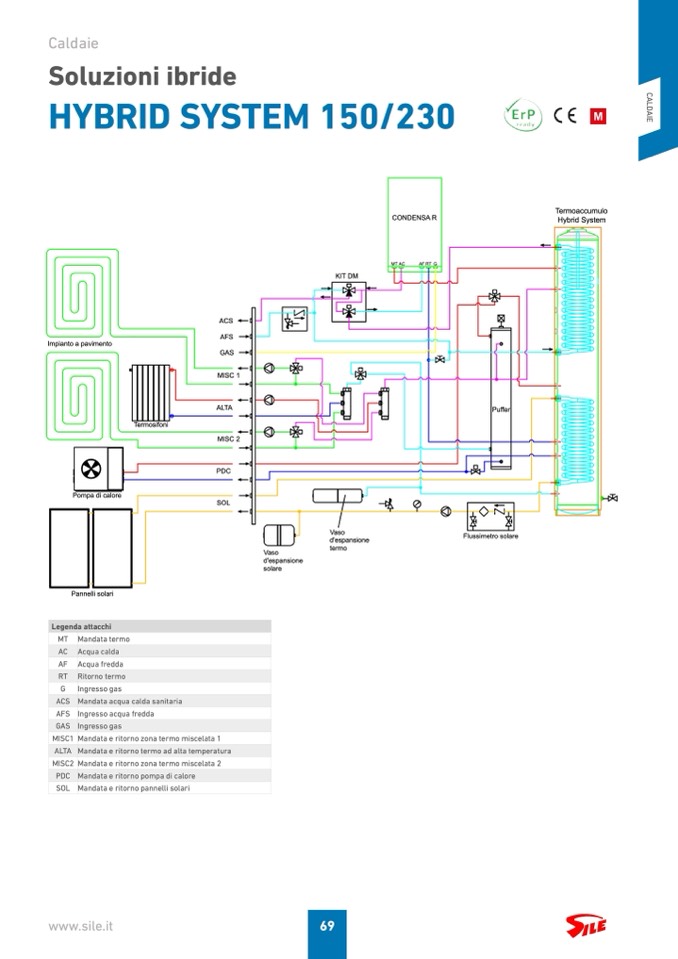

HYBRID SYSTEM 150/230

C

A

L

D

A

I

E

Impianto a pavimento

ACS

AFS

GAS

MISC 1

ALTA

MISC 2

PDC

SOL

Pompa di calore

Pannelli solari

Legenda attacchi

Vaso

d'espansione

solare

Vaso

d'espansione

termo

MT Mandata termo

AC Acqua calda

AF Acqua fredda

RT Ritorno termo

G

Ingresso gas

ACS Mandata acqua calda sanitaria

AFS Ingresso acqua fredda

GAS Ingresso gas

Termosifoni

Puffer

Flussimetro solare

MISC1

ALTA Mandata e ritorno termo ad alta temperatura

Mandata e ritorno zona termo miscelata 1

MISC2

PDC Mandata e ritorno pompa di calore

SOL Mandata e ritorno pannelli solari

Mandata e ritorno zona termo miscelata 2
