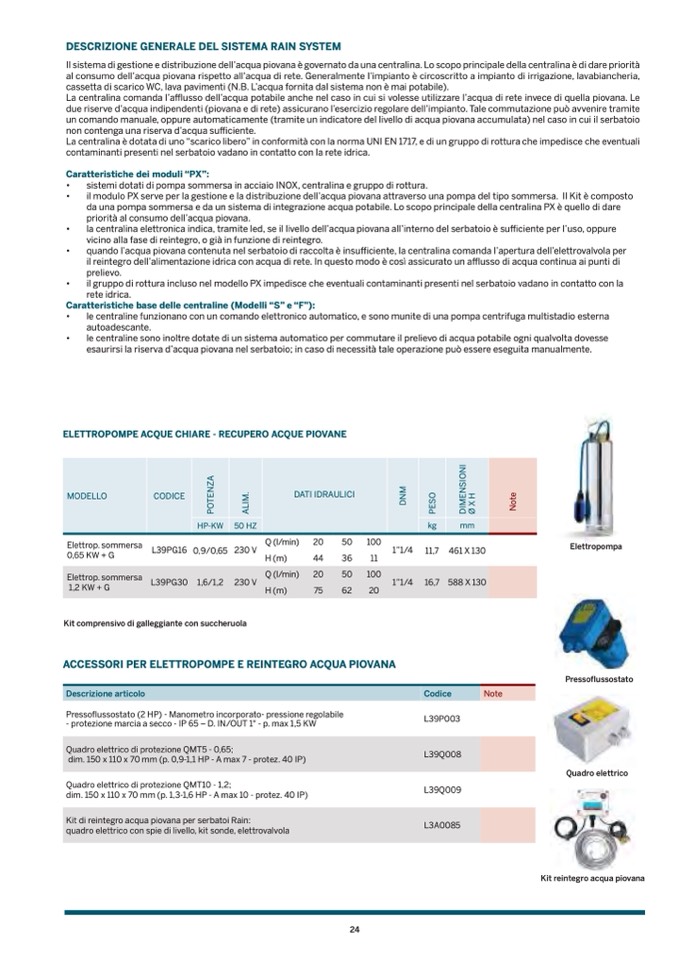

DESCRIZIONE GENERALE DEL SISTEMA RAIN SYSTE
M
Il sistema di gestione e distribuzione dell’acqua piovana è governato da una centralina. Lo scopo principale della centralina è di dare priorità
al consumo dell’acqua piovana rispetto all’acqua di rete. Generalmente l’impianto è circoscritto a impianto di irrigazione, lavabiancheria,
cassetta di scarico WC, lava pavimenti (N.B. L’acqua fornita dal sistema non è mai potabile).
La centralina comanda l’affl
usso dell’acqua potabile anche nel caso in cui si volesse utilizzare l’acqua di rete invece di quella piovana. L
e
due riserve d’acqua indipendenti (piovana e di rete) assicurano l’esercizio regolare dell’impianto. Tale commutazione può avvenire tramite
un comando manuale, oppure automaticamente (tramite un indicatore del livello di acqua piovana accumulata) nel caso in cui il serbatoi
o
non contenga una riserva d’acqua suffi ciente
.
La centralina è dotata di uno “scarico libero” in conformità con la norma UNI EN 1717, e di un gruppo di rottura che impedisce che eventual
i
contaminanti presenti nel serbatoio vadano in contatto con la rete idrica.
Caratteristiche dei moduli “PX”:
•
sistemi dotati di pompa sommersa in acciaio INOX, centralina e gruppo di rottura.
•
il modulo PX serve per la gestione e la distribuzione dell’acqua piovana attraverso una pompa del tipo sommersa. Il Kit è composto
da una pompa sommersa e da un sistema di integrazione acqua potabile. Lo scopo principale della centralina PX è quello di dar
e
priorità al consumo dell’acqua piovana
.
•
la centralina elettronica indica, tramite led, se il livello dell’acqua piovana all’interno del serbatoio è su
ffi
ciente per l’uso, oppur
e
vicino alla fase di reintegro, o già in funzione di reintegro.
•
quando l’acqua piovana contenuta nel serbatoio di raccolta è insuffi
ciente, la centralina comanda l’apertura dell’elettrovalvola pe
r
il reintegro dell’alimentazione idrica con acqua di rete. In questo modo è così assicurato un affl
usso di acqua continua ai punti d
i
prelievo
.
•
il gruppo di rottura incluso nel modello PX impedisce che eventuali contaminanti presenti nel serbatoio vadano in contatto con l
a
rete idrica
.
Caratteristiche base delle centraline (Modelli “S” e “F”):
•
le centraline funzionano con un comando elettronico automatico, e sono munite di una pompa centrifuga multistadio esterna
autoadescante
.
•
le centraline sono inoltre dotate di un sistema automatico per commutare il prelievo di acqua potabile ogni qualvolta dovesse
esaurirsi la riserva d’acqua piovana nel serbatoio; in caso di necessità tale operazione può essere eseguita manualmente.
ELETTROPOMPE ACQUE CHIARE - RECUPERO ACQUE PIOVAN
E
MODELLO
CODICE
P
O
T
E
N
Z
A
A
L
I
M
.
DATI IDRAULIC
I
D
N
M
P
E
S
O
D
I
M
E
N
S
I
O
N
I
Ø
X
H
N
o
t
e
HP-KW
50 HZ
kg
mm
Elettrop. sommers
a
0,65 KW + G
L39PG16 0,9/0,65 230 V
Elettrop. sommers
a
1,2 KW + G
L39PG30 1,6/1,2 230
V
Q (l/min)
20
50
100
H (m)
44
36
11
Q (l/min)
20
50
100
H (m)
75
62
20
1”1/4 11,7 461 X 130
1”1/4 16,7 588 X 130
Elettropomp
a
Kit comprensivo di galleggiante con succheruola
ACCESSORI PER ELETTROPOMPE E REINTEGRO ACQUA PIOVAN
A
Pressoflussostat
o
Descrizione articolo
Codice
Note
Pressoflussostato (2 HP) - Manometro incorporato- pressione regolabil
e
- protezione marcia a secco - IP 65 – D. IN/OUT 1" - p. max 1,5 KW
Quadro elettrico di protezione QMT5 - 0,65
;
dim. 150 x 110 x 70 mm (p. 0,9-1,1 HP - A max 7 - protez. 40 IP)
Quadro elettrico di protezione QMT10 - 1,2;
dim. 150 x 110 x 70 mm (p. 1,3-1,6 HP - A max 10 - protez. 40 IP)
Kit di reintegro acqua piovana per serbatoi Rain:
quadro elettrico con spie di livello, kit sonde, elettrovalvola
L39P003
L39Q008
L39Q009
L3A0085
Quadro elettrico
Kit reintegro acqua piovana
24
