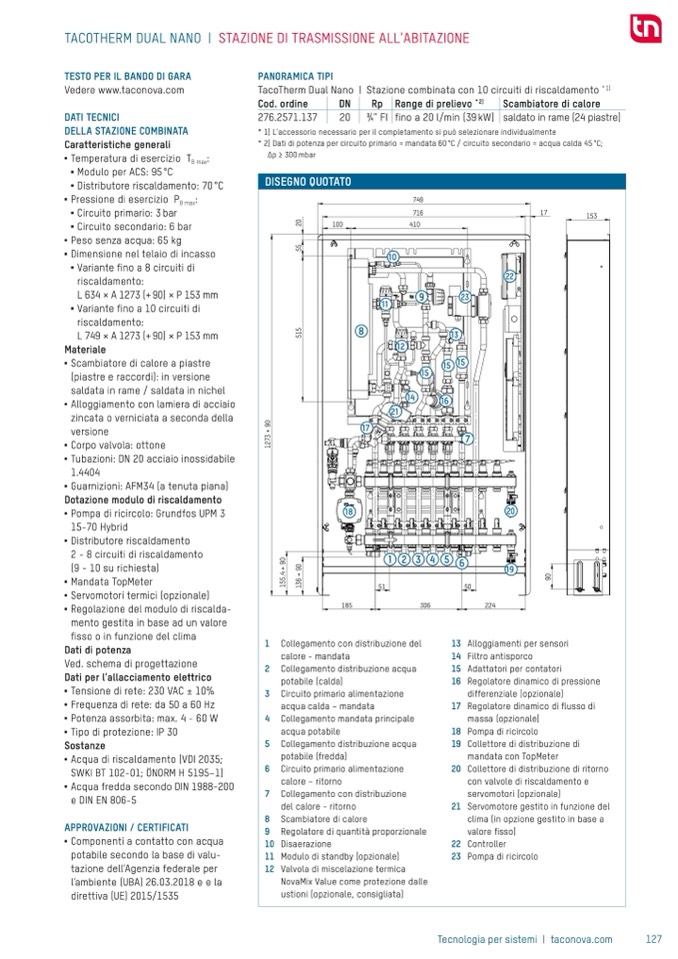

TACOTHERM DUAL NANO | STAZIONE DI TRASMISSIONE ALL'ABITAZIONE
TESTO PER IL BANDO DI GARA
Vedere www.taconova.com
DATI TECNICI
Masszeichungen TTD NMANasOsz.pedicfhu1ng2e5n.0T7T.2D0N22AN1O1.:p4d7:f341
DELLA STAZIONE COMBINATA
Caratteristiche generali
■
Temperatura di esercizio T
B max
:
■
Modulo per ACS: 95 °C
■
Distributore riscaldamento: 70 °C
■
Pressione di esercizio P
B max
:
■
Circuito primario: 3 bar
■
Circuito secondario: 6 bar
■
Peso senza acqua: 65 kg
■
Dimensione nel telaio di incasso
■
Variante fino a 8 circuiti di
riscaldamento:
L 634 × A 1273 (+90) × P 153 mm
■
Variante fino a 10 circuiti di
riscaldamento:
L 749 × A 1273 (+90) × P 153 mm
Materiale
25.07.2022
11:47:34
PANORAMICA TIPI
TacoTherm Dual Nano | Stazione combinata con 10 circuiti di riscaldamento
* 1)
Cod. ordine
DN
Rp Range di prelievo
* 2)
Scambiatore di calore
276.2571.137
20 3⁄4" FI fino a 20 l/min (39 kW) saldato in rame (24 piastre)
■
Scambiatore di calore a piastre
(piastre e raccordi): in versione
saldata in rame / saldata in nichel
■
Alloggiamento con lamiera di acciaio
zincata o verniciata a seconda della
versione
■
Corpo valvola: ottone
■
Tubazioni: DN 20 acciaio inossidabile
1.4404
■
Guarnizioni: AFM34 (a tenuta piana)
Dotazione modulo di riscaldamento
■
Pompa di ricircolo: Grundfos UPM 3
1570 Hybrid
■
Distributore riscaldamento
2 8 circuiti di riscaldamento
(9 10 su richiesta)
■
Mandata TopMeter
■
Servomotori termici (opzionale)
■
Regolazione del modulo di riscalda
mento gestita in base ad un valore
fisso o in funzione del clima
Dati di potenza
Ved. schema di progettazione
Dati per l'allacciamento elettrico
■
Tensione di rete: 230 VAC ± 10%
■
Frequenza di rete: da 50 a 60 Hz
■
Potenza assorbita: max. 4 60 W
■
Tipo di protezione: IP 30
Sostanze
■
Acqua di riscaldamento (VDI 2035;
SWKI BT 102-01; ÖNORM H 5195–1)
■
Acqua fredda secondo DIN 1988200
e DIN EN 8065
APPROVAZIONI / CERTIFICATI
■
Componenti a contatto con acqua
potabile secondo la base di valu
tazione dell’Agenzia federale per
l’ambiente (UBA) 26.03.2018 e e la
direttiva (UE) 2015/1535
13
15 15
* 1) L'accessorio necessario per il completamento si può selezionare individualmente
* 2) Dati di potenza per circuito primario = mandata 60 °C / circuito secondario = acqua calda 45 °C;
∆p ≥ 300 mbar
DISEGNO QUOTATO
1
5
5
.
4
+
9
0
1
2
7
3
+
9
0
1
2
7
3
+
9
0
1
3
6
+
9
0
1
5
5
.
4
+
9
0
5
1
5
5
5
2
0
5
1
5
5
5
2
0
1
3
6
+
9
0
9
0
9
0
T
e
c
n
o
l
o
g
i
a
p
e
r
s
i
s
t
e
m
i
1
2
3
4
5
6
7
8
9
10
11
12
Collegamento con distribuzione del
calore mandata
Collegamento distribuzione acqua
potabile (calda)
Circuito primario alimentazione
acqua calda – mandata
Collegamento mandata principale
acqua potabile
Collegamento distribuzione acqua
potabile (fredda)
Circuito primario alimentazione
calore – ritorno
Collegamento con distribuzione
del calore ritorno
Scambiatore di calore
Regolatore di quantità proporzionale
Disaerazione
Modulo di standby (opzionale)
Valvola di miscelazione termica
NovaMix Value come protezione dalle
ustioni (opzionale, consigliata)
13 Alloggiamenti per sensori
14 Filtro antisporco
15 Adattatori per contatori
16 Regolatore dinamico di pressione
differenziale (opzionale)
17 Regolatore dinamico di flusso di
massa (opzionale)
18 Pompa di ricircolo
19 Collettore di distribuzione di
mandata con TopMeter
20 Collettore di distribuzione di ritorno
con valvole di riscaldamento e
servomotori (opzionale)
21 Servomotore gestito in funzione del
clima (in opzione gestito in base a
valore fisso)
22 Controller
23 Pompa di ricircolo
100
100
51
185
185
51
50
50
224
224
18
20
19
749
716
410
749
716
410
17
17
153
153
10
11
8
12
15
14
21
17
306
306
22
9
23
123456
16
7
