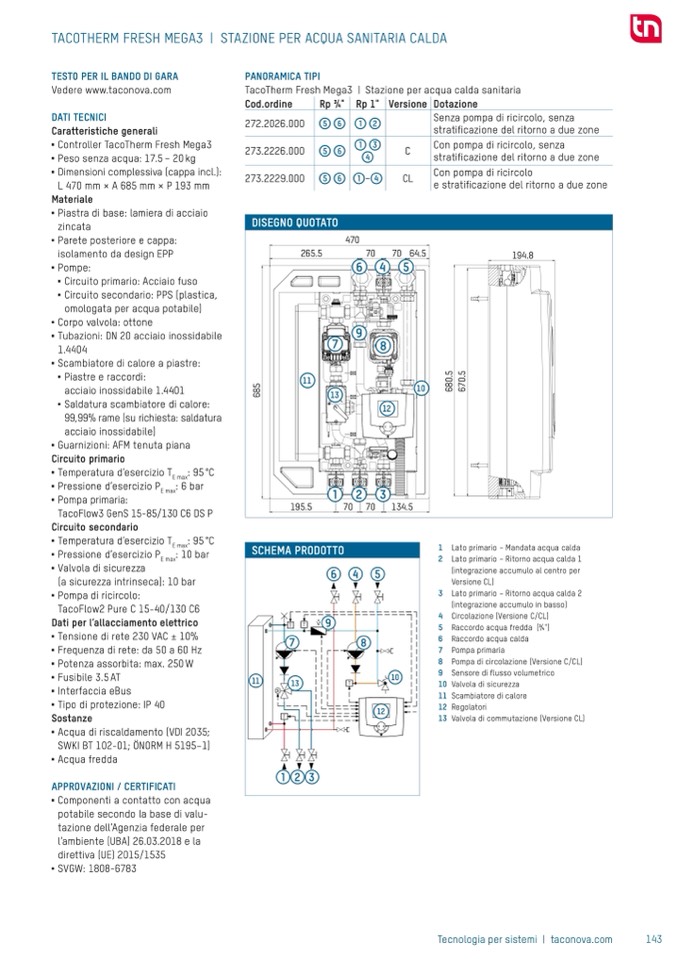

TACOTHERM FRESH MEGA3 | STAZIONE PER ACQUA SANITARIA CALDA

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Controller TacoTherm Fresh Mega3

■

Peso senza acqua: 17.5 – 20 kg

■

Dimensioni complessiva (cappa incl.):

L 470 mm × A 685 mm × P 193 mm

Materiale

■

Piastra di base: lamiera di acciaio

zincata

■

Parete posteriore e cappa:

isolamento da design EPP

■

Pompe:

■

Circuito primario: Acciaio fuso

■

Circuito secondario: PPS (plastica,

omologata per acqua potabile)

■

Corpo valvola: ottone

■

Tubazioni: DN 20 acciaio inossidabile

1.4404

■

Scambiatore di calore a piastre:

■

Piastre e raccordi:

acciaio inossidabile 1.4401

■

Saldatura scambiatore di calore:

99,99% rame (su richiesta: saldatura

acciaio inossidabile)

■

Guarnizioni: AFM tenuta piana

Circuito primario

■

Temperatura d’esercizio T

E max

: 95 °C

■

Pressione d’esercizio P

E max

: 6 bar

■

Pompa primaria:

TacoFlow3 GenS 15-85/130 C6 DS P

Circuito secondario

■

Temperatura d’esercizio T

E max

: 95 °C

■

Pressione d’esercizio P

E max

: 10 bar

■

Valvola di sicurezza

(a sicurezza intrinseca): 10 bar

■

Pompa di ricircolo:

TacoFlow2 Pure C 15-40/130 C6

Dati per l‘allacciamento elettrico

PANORAMICA TIPI

TacoTherm Fresh Mega3 | Stazione per acqua calda sanitaria

Cod.ordine

272.2026.000

273.2226.000

273.2229.000

Rp 3⁄4"

5 6

5 6

5 6

Rp 1"

1 2

1 3

4

1 – 4

Versione

C

CL

Dotazione

Senza pompa di ricircolo, senza

stratificazione del ritorno a due zone

Con pompa di ricircolo, senza

stratificazione del ritorno a due zone

Con pompa di ricircolo

e stratificazione del ritorno a due zone

194.1894.8

DISEGNO QUOTATO

265.2565.5

11

13

7604.564.5

6 4 5

265.2565

470 470

70 7070

9

7

8

10

12

T

e

c

n

o

l

o

g

i

a

p

e

r

s

i

s

t

e

m

i

6

8

5

6

8

5

6

8

0

.

5

6

7

0

.

5

6

8

0

.

5

6

7

0

.

5

6

8

5

6

8

5

■

Tensione di rete 230 VAC ± 10%

■

Frequenza di rete: da 50 a 60 Hz

■

Potenza assorbita: max. 250 W

■

Fusibile 3.5 AT

11

■

Interfaccia eBus

■

Sostanze

■

Acqua di riscaldamento (VDI 2035;

8

Tipo di protezione: IP 40

SWKI BT 102-01; ÖNORM H 5195–1)

■

Acqua fredda

APPROVAZIONI / CERTIFICATI

■

Componenti a contatto con acqua

potabile secondo la base di valu-

tazione dell’Agenzia federale per

l’ambiente (UBA) 26.03.2018 e la

direttiva (UE) 2015/1535

■

SVGW: 1808-6783

123

195.1595.5

SCHEMA PRODOTTO

T

7

13

T

T

1

2

3

70 7070 70134.1534.5

195.1595.5

6

9

4

5

12

1 Lato primario – Mandata acqua calda

2 Lato primario – Ritorno acqua calda 1

(integrazione accumulo al centro per

Versione CL)

3 Lato primario – Ritorno acqua calda 2

(integrazione accumulo in basso)

4 Circolazione (Versione C/CL)

5 Raccordo acqua fredda (3⁄4")

6 Raccordo acqua calda

7 Pompa primaria

8 Pompa di circolazione (Versione C/CL)

9 Sensore di flusso volumetrico

10 Valvola di sicurezza

11 Scambiatore di calore

12 Regolatori

13 Valvola di commutazione (Versione CL)

T

10

Tecnologia per sistemi | taconova.com

143
