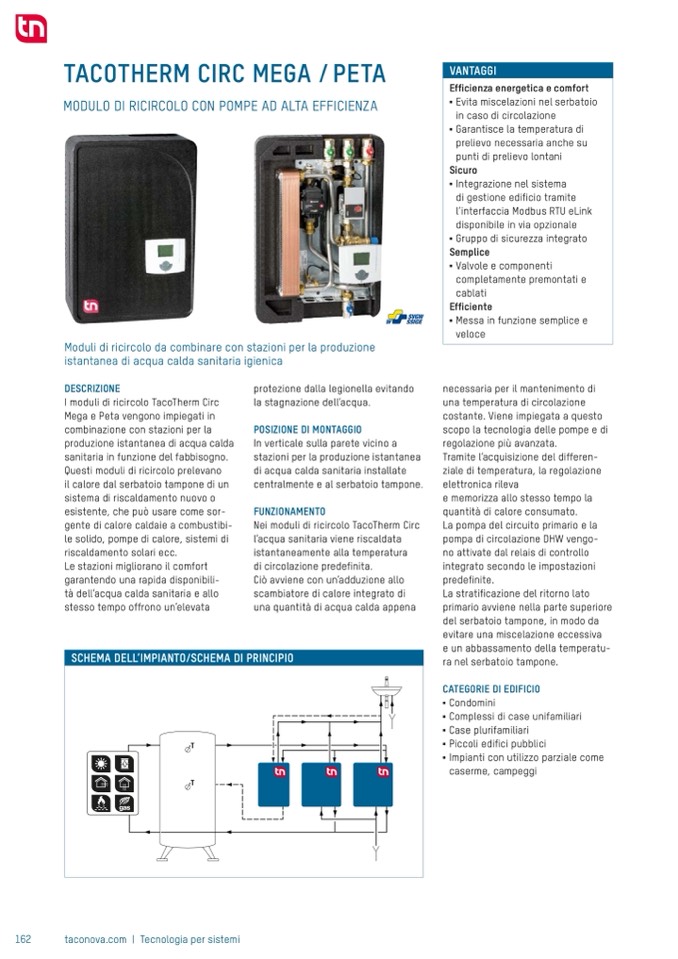

TACOTHERM CIRC MEGA / PETA
MODULO DI RICIRCOLO CON POMPE AD ALTA EFFICIENZA
Moduli di ricircolo da combinare con stazioni per la produzione
istantanea di acqua calda sanitaria igienica
VANTAGGI
Efficienza energetica e comfort
■
Evita miscelazioni nel serbatoio
in caso di circolazione
■
Garantisce la temperatura di
prelievo necessaria anche su
punti di prelievo lontani
Sicuro
■
Integrazione nel sistema
di gestione edificio tramite
l’interfaccia Modbus RTU eLink
disponibile in via opzionale
■
Gruppo di sicurezza integrato
Semplice
■
Valvole e componenti
completamente premontati e
cablati
Efficiente
■
Messa in funzione semplice e
veloce
necessaria per il mantenimento di
una temperatura di circolazione
costante. Viene impiegata a questo
scopo la tecnologia delle pompe e di
regolazione più avanzata.
Tramite l’acquisizione del differen-
ziale di temperatura, la regolazione
elettronica rileva
e memorizza allo stesso tempo la
quantità di calore consumato.
La pompa del circuito primario e la
pompa di circolazione DHW vengo-
no attivate dal relais di controllo
integrato secondo le impostazioni
predefinite.
La stratificazione del ritorno lato
primario avviene nella parte superiore
del serbatoio tampone, in modo da
evitare una miscelazione eccessiva
e un abbassamento della temperatu-
ra nel serbatoio tampone.
CATEGORIE DI EDIFICIO
■
Condomini
■
Complessi di case unifamiliari
■
Case plurifamiliari
■
Piccoli edifici pubblici
■
Impianti con utilizzo parziale come
caserme, campeggi
DESCRIZIONE
I moduli di ricircolo TacoTherm Circ
Mega e Peta vengono impiegati in
combinazione con stazioni per la
produzione istantanea di acqua calda
sanitaria in funzione del fabbisogno.
Questi moduli di ricircolo prelevano
il calore dal serbatoio tampone di un
sistema di riscaldamento nuovo o
esistente, che può usare come sor-
gente di calore caldaie a combustibi-
le solido, pompe di calore, sistemi di
riscaldamento solari ecc.
Le stazioni migliorano il comfort
garantendo una rapida disponibili-
tà dell’acqua calda sanitaria e allo
stesso tempo offrono un’elevata
protezione dalla legionella evitando
la stagnazione dell’acqua.
POSIZIONE DI MONTAGGIO
In verticale sulla parete vicino a
stazioni per la produzione istantanea
di acqua calda sanitaria installate
centralmente e al serbatoio tampone.
FUNZIONAMENTO
Nei moduli di ricircolo TacoTherm Circ
l’acqua sanitaria viene riscaldata
istantaneamente alla temperatura
di circolazione predefinita.
Ciò avviene con un’adduzione allo
scambiatore di calore integrato di
una quantità di acqua calda appena
T
e
c
n
o
l
o
g
i
a
p
e
r
s
i
s
t
e
m
i
SCHEMA DELL’IMPIANTO/SCHEMA DI PRINCIPIO
T
T
162
