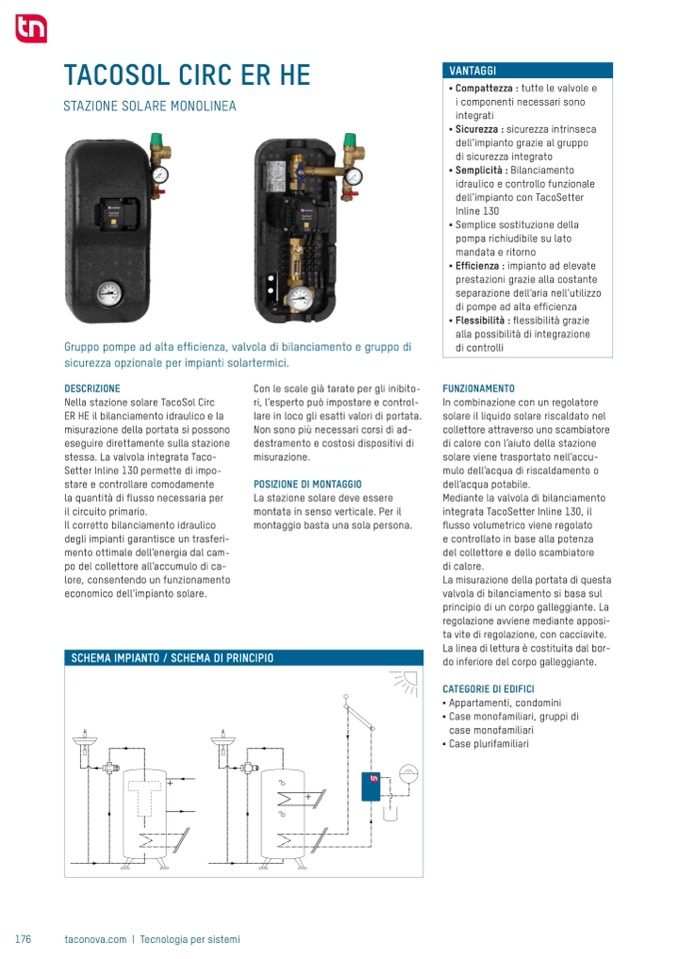

TACOSOL CIRC ER HE
STAZIONE SOLARE MONOLINEA
Gruppo pompe ad alta efficienza, valvola di bilanciamento e gruppo di
sicurezza opzionale per impianti solartermici.
VANTAGGI
■
Compattezza : tutte le valvole e
i componenti necessari sono
integrati
■
Sicurezza : sicurezza intrinseca
dell‘impianto grazie al gruppo
di sicurezza integrato
■
Semplicità : Bilanciamento
idraulico e controllo funzionale
dell‘impianto con TacoSetter
Inline 130
■
Semplice sostituzione della
pompa richiudibile su lato
mandata e ritorno
■
Efficienza : impianto ad elevate
prestazioni grazie alla costante
separazione dell‘aria nell‘utilizzo
di pompe ad alta efficienza
■
Flessibilità : flessibilità grazie
alla possibilità di integrazione
di controlli
FUNZIONAMENTO
In combinazione con un regolatore
solare il liquido solare riscaldato nel
collettore attraverso uno scambiatore
di calore con l‘aiuto della stazione
solare viene trasportato nell‘accu
mulo dell‘acqua di riscaldamento o
dell‘acqua potabile.
Mediante la valvola di bilanciamento
integrata TacoSetter Inline 130, il
flusso volumetrico viene regolato
e controllato in base alla potenza
del collettore e dello scambiatore
di calore.
La misurazione della portata di questa
valvola di bilanciamento si basa sul
principio di un corpo galleggiante. La
regolazione avviene mediante apposi
ta vite di regolazione, con cacciavite.
La linea di lettura è costituita dal bor
do inferiore del corpo galleggiante.
CATEGORIE DI EDIFICI
■
Appartamenti, condomini
■
Case monofamiliari, gruppi di
case monofamiliari
■
Case plurifamiliari
DESCRIZIONE
Nella stazione solare TacoSol Circ
ER HE il bilanciamento idraulico e la
misurazione della portata si possono
eseguire direttamente sulla stazione
stessa. La valvola integrata Taco
Setter Inline 130 permette di impo
stare e controllare comodamente
la quantità di flusso necessaria per
il circuito primario.
Il corretto bilanciamento idraulico
degli impianti garantisce un trasferi
mento ottimale dell‘energia dal cam
po del collettore all‘accumulo di ca
lore, consentendo un funzionamento
economico dell‘impianto solare.
Con le scale già tarate per gli inibito
ri, l‘esperto può impostare e control
lare in loco gli esatti valori di portata.
Non sono più necessari corsi di ad
destramento e costosi dispositivi di
misurazione.
POSIZIONE DI MONTAGGIO
La stazione solare deve essere
montata in senso verticale. Per il
montaggio basta una sola persona.
T
e
c
n
o
l
o
g
i
a
p
e
r
s
i
s
t
e
m
i
SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO
T
T
176
taconova.com | Tecnologia per sistemi
A6
