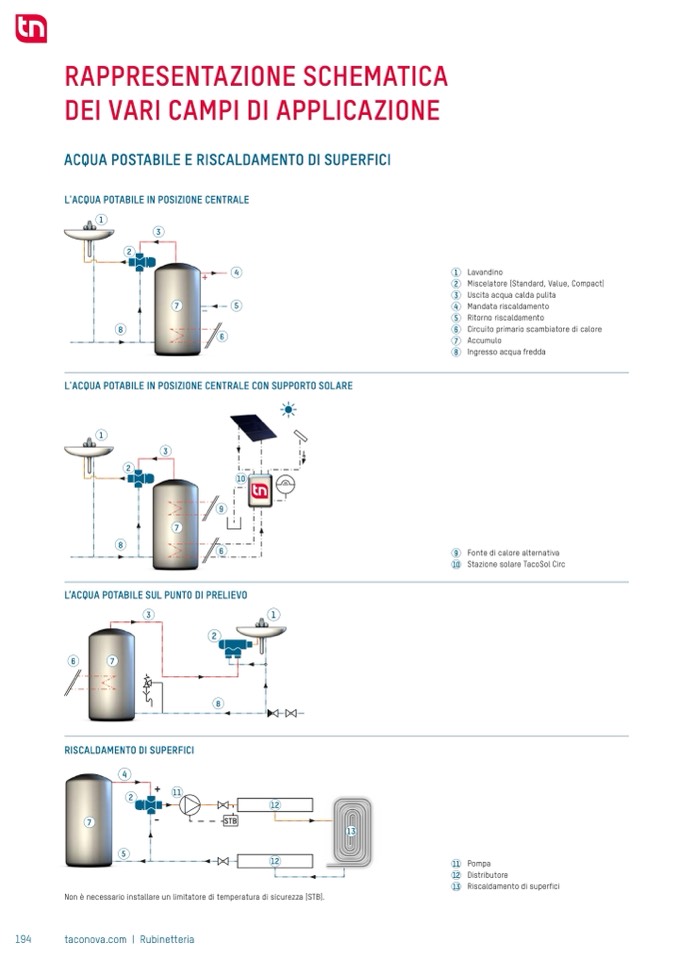

RAPPRESENTAZIONE SCHEMATICA
DEI VARI CAMPI DI APPLICAZIONE
194
taconova.com | Rubinetteria
ACQUA POSTABILE E RISCALDAMENTO DI SUPERFICI
L'ACQUA POTABILE IN POSIZIONE CENTRALE
1
3
2
4
1
Lavandino
2 Miscelatore (Standard, Value, Compact)
3 Uscita acqua calda pulita
7
5
4
5 Ritorno riscaldamento
Mandata riscaldamento
8
6
6 Circuito primario scambiatore di calore
7 Accumulo
8 Ingresso acqua fredda
L'ACQUA POTABILE IN POSIZIONE CENTRALE CON SUPPORTO SOLARE
1
2
3
10
6
9
7
8
9 Fonte di calore alternativa
10 Stazione solare TacoSol Circ
L’ACQUA POTABILE SUL PUNTO DI PRELIEVO
6
7
3
1
2
8
RISCALDAMENTO DI SUPERFICI
+
-
4
VL
2
7
11
STB
1 2
13
RL
5
11 Pompa
12 Distributore
13 Riscaldamento di superfici
12
Non è necessario installare un limitatore di temperatura di sicurezza (STB).
