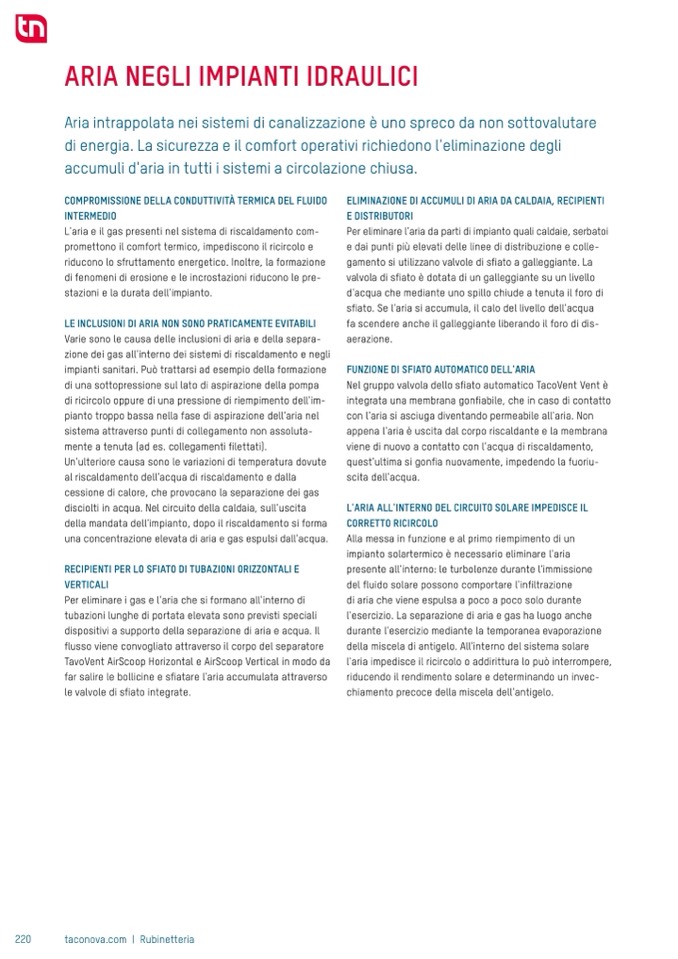

ARIA NEGLI IMPIANTI IDRAULICI

Aria intrappolata nei sistemi di canalizzazione è uno spreco da non sottovalutare

di energia. La sicurezza e il comfort operativi richiedono l'eliminazione degli

accumuli d'aria in tutti i sistemi a circolazione chiusa.

COMPROMISSIONE DELLA CONDUTTIVITÀ TERMICA DEL FLUIDO

INTERMEDIO

L'aria e il gas presenti nel sistema di riscaldamento com-

promettono il comfort termico, impediscono il ricircolo e

riducono lo sfruttamento energetico. Inoltre, la formazione

di fenomeni di erosione e le incrostazioni riducono le pre-

stazioni e la durata dell'impianto.

LE INCLUSIONI DI ARIA NON SONO PRATICAMENTE EVITABILI

Varie sono le causa delle inclusioni di aria e della separa-

zione dei gas all'interno dei sistemi di riscaldamento e negli

impianti sanitari. Può trattarsi ad esempio della formazione

di una sottopressione sul lato di aspirazione della pompa

di ricircolo oppure di una pressione di riempimento dell'im-

pianto troppo bassa nella fase di aspirazione dell'aria nel

sistema attraverso punti di collegamento non assoluta-

mente a tenuta (ad es. collegamenti filettati).

Un'ulteriore causa sono le variazioni di temperatura dovute

al riscaldamento dell'acqua di riscaldamento e dalla

cessione di calore, che provocano la separazione dei gas

disciolti in acqua. Nel circuito della caldaia, sull'uscita

della mandata dell'impianto, dopo il riscaldamento si forma

una concentrazione elevata di aria e gas espulsi dall'acqua.

RECIPIENTI PER LO SFIATO DI TUBAZIONI ORIZZONTALI E

VERTICALI

Per eliminare i gas e l'aria che si formano all'interno di

tubazioni lunghe di portata elevata sono previsti speciali

dispositivi a supporto della separazione di aria e acqua. Il

flusso viene convogliato attraverso il corpo del separatore

TavoVent AirScoop Horizontal e AirScoop Vertical in modo da

far salire le bollicine e sfiatare l'aria accumulata attraverso

le valvole di sfiato integrate.

ELIMINAZIONE DI ACCUMULI DI ARIA DA CALDAIA, RECIPIENTI

E DISTRIBUTORI

Per eliminare l'aria da parti di impianto quali caldaie, serbatoi

e dai punti più elevati delle linee di distribuzione e colle-

gamento si utilizzano valvole di sfiato a galleggiante. La

valvola di sfiato è dotata di un galleggiante su un livello

d'acqua che mediante uno spillo chiude a tenuta il foro di

sfiato. Se l'aria si accumula, il calo del livello dell'acqua

fa scendere anche il galleggiante liberando il foro di dis-

aerazione.

FUNZIONE DI SFIATO AUTOMATICO DELL'ARIA

Nel gruppo valvola dello sfiato automatico TacoVent Vent è

integrata una membrana gonfiabile, che in caso di contatto

con l'aria si asciuga diventando permeabile all'aria. Non

appena l'aria è uscita dal corpo riscaldante e la membrana

viene di nuovo a contatto con l'acqua di riscaldamento,

quest'ultima si gonfia nuovamente, impedendo la fuoriu-

scita dell'acqua.

L'ARIA ALL'INTERNO DEL CIRCUITO SOLARE IMPEDISCE IL

CORRETTO RICIRCOLO

Alla messa in funzione e al primo riempimento di un

impianto solartermico è necessario eliminare l'aria

presente all'interno: le turbolenze durante l'immissione

del fluido solare possono comportare l'infiltrazione

di aria che viene espulsa a poco a poco solo durante

l'esercizio. La separazione di aria e gas ha luogo anche

durante l'esercizio mediante la temporanea evaporazione

della miscela di antigelo. All'interno del sistema solare

l'aria impedisce il ricircolo o addirittura lo può interrompere,

riducendo il rendimento solare e determinando un invec-

chiamento precoce della miscela dell'antigelo.
