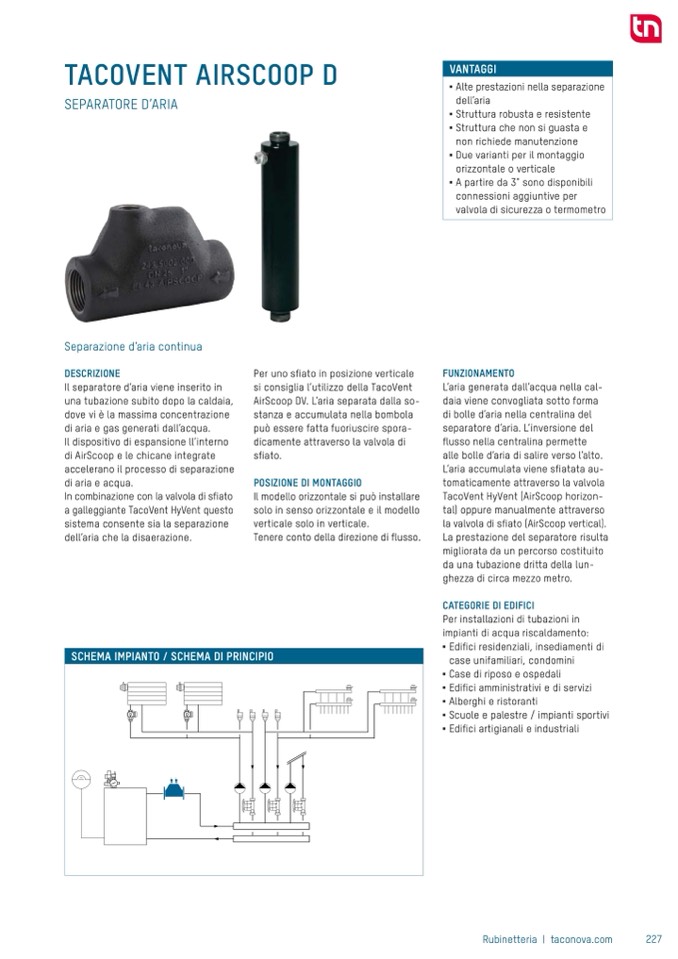

TACOVENT AIRSCOOP D
VANTAGGI
■
Alte prestazioni nella separazione
dell’aria
■
Struttura robusta e resistente
■
Struttura che non si guasta e
non richiede manutenzione
■
Due varianti per il montaggio
orizzontale o verticale
■
A partire da 3" sono disponibili
connessioni aggiuntive per
valvola di sicurezza o termometro
SEPARATORE D’ARIA
Separazione d’aria continua
DESCRIZIONE
Il separatore d’aria viene inserito in
una tubazione subito dopo la caldaia,
dove vi è la massima concentrazione
di aria e gas generati dall’acqua.
Il dispositivo di espansione ll’interno
di AirScoop e le chicane integrate
accelerano il processo di separazione
di aria e acqua.
In combinazione con la valvola di sfiato
a galleggiante TacoVent HyVent questo
sistema consente sia la separazione
dell’aria che la disaerazione.
Per uno sfiato in posizione verticale
si consiglia l’utilizzo della TacoVent
AirScoop DV. L’aria separata dalla so-
stanza e accumulata nella bombola
può essere fatta fuoriuscire spora-
dicamente attraverso la valvola di
sfiato.
POSIZIONE DI MONTAGGIO
Il modello orizzontale si può installare
solo in senso orizzontale e il modello
verticale solo in verticale.
Tenere conto della direzione di flusso.
FUNZIONAMENTO
L’aria generata dall’acqua nella cal-
daia viene convogliata sotto forma
di bolle d’aria nella centralina del
separatore d’aria. L’inversione del
flusso nella centralina permette
alle bolle d’aria di salire verso l’alto.
L’aria accumulata viene sfiatata au-
tomaticamente attraverso la valvola
TacoVent HyVent (AirScoop horizon-
tal) oppure manualmente attraverso
la valvola di sfiato (AirScoop vertical).
La prestazione del separatore risulta
migliorata da un percorso costituito
da una tubazione dritta della lun-
ghezza di circa mezzo metro.
CATEGORIE DI EDIFICI
Per installazioni di tubazioni in
impianti di acqua riscaldamento:
■
Edifici residenziali, insediamenti di
case unifamiliari, condomini
■
Case di riposo e ospedali
■
Edifici amministrativi e di servizi
■
Alberghi e ristoranti
■
Scuole e palestre / impianti sportivi
■
Edifici artigianali e industriali
R
u
b
i
n
e
t
t
e
r
i
a
SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO
Rubinetteria | taconova.com
227
